Vải chuẩn bị sợi carbon 3K UD và hai chiều

3K UD và Vải chuẩn bị sợi carbon hai chiều kết hợp gia cố sợi carbon 3K với ma trận nhựa được ngâm tẩm trước theo hai cách sắp xếp sợi khác nhau. Cấu trúc UD tập trung các sợi liên tục chủ yếu dọc theo một hướng, trong khi cấu trúc hai chiều cung cấp cốt thép theo hai hướng chính. Sự lựa chọn giữa chúng chủ yếu liên quan đến đường tải, cấu trúc lớp và hình học của bộ phận composite hoàn thiện.

Đối với các nhà sản xuất composite, sự khác biệt này còn quan trọng hơn chỉ riêng ký hiệu 3K. Một thành phần có tải trọng kéo, uốn hoặc dọc trục chiếm ưu thế có thể được hưởng lợi từ tấm laminate được chế tạo theo hướng sợi xác định, trong khi tấm hoặc vỏ chịu tải theo hai hướng có thể yêu cầu bố trí cốt thép cân bằng hơn.

UD và xây dựng sợi hai chiều

Với cấu trúc UD, các sợi carbon liên tục được tập trung chủ yếu dọc theo một hướng. Điều này làm cho vật liệu phù hợp với các bộ phận mà thiết kế kỹ thuật có đường dẫn tải chính rõ ràng, chẳng hạn như trục, dầm, thanh và các phần kết cấu kéo dài.

Xây dựng hai chiều cung cấp sự gia cố theo hai hướng chính. Nó có thể được xem xét cho các tấm, vỏ, vỏ và các thành phần khác trong đó tấm gỗ cần chịu tải qua hai trục thay vì chủ yếu dọc theo một hướng.

Sự sắp xếp sợi không tự nó quyết định hiệu suất của bộ phận hoàn thiện. Loại sợi, tỷ lệ thể tích sợi, hệ thống nhựa, định hướng tấm, số lớp, điều kiện cố kết và bảo dưỡng đều góp phần tạo nên đặc tính composite cuối cùng.

3K có nghĩa là gì?

Ký hiệu 3K dùng để chỉ sợi carbon chứa khoảng 3.000 sợi riêng lẻ. Nó mô tả kích thước của bó sợi chứ không phải là cấp độ bền cụ thể.

Do đó, để lựa chọn vật liệu, 3K nên được xem xét cùng với loại sợi carbon, hệ thống nhựa và kết cấu gia cố. Dây kéo 3K có thể được sử dụng trong các kiến ​​trúc nhiều lớp khác nhau và các đặc tính tổng hợp cuối cùng phụ thuộc vào cách định hướng, cố kết và xử lý cốt thép.

Sự khác biệt này đặc biệt có liên quan khi so sánh UD và vật liệu hai chiều. Ký hiệu 3K xác định sợi kéo, trong khi cấu trúc UD hoặc hai chiều mô tả cách bố trí phần gia cố đó trong prereg.

Thông tin vật liệu

Chọn hướng sợi

Đối với 3K UD và Vải chuẩn bị sợi carbon hai chiều, câu hỏi thực tế đầu tiên là thành phần hoàn thiện dự kiến ​​sẽ chịu tải như thế nào. Phần gia cố phải được bố trí sao cho tấm laminate cung cấp vật liệu theo yêu cầu của thiết kế, thay vì chọn cấu trúc UD hoặc hai chiều chỉ dựa trên hình thức bên ngoài của vải.

ĐH Xây dựng

Gia cố UD thường được xem xét cho trục, thanh, dầm và các bộ phận kéo dài khác có hướng tải chính xác định. Các lớp ngoài trục bổ sung có thể được kết hợp vào một lớp khi thành phần cũng cần được gia cố theo các hướng phụ.

Xây dựng hai chiều

Gia cố hai chiều có thể được xem xét cho các tấm, lớp phủ, vỏ và các bộ phận khác nơi yêu cầu về tải trọng hoặc độ cứng mở rộng theo hai hướng chính. Sự cân bằng thực tế giữa hai hướng phụ thuộc vào kết cấu của vật liệu và sơ đồ cán mỏng.

Thiết kế nhiều lớp

Cấu trúc prereg nên được đánh giá như một phần của tấm laminate hoàn chỉnh chứ không phải là một tấm riêng biệt. Hướng sợi, trình tự lớp, độ dày, hàm lượng nhựa và điều kiện cố kết ảnh hưởng đến cách tải được truyền qua hỗn hợp thành phẩm.

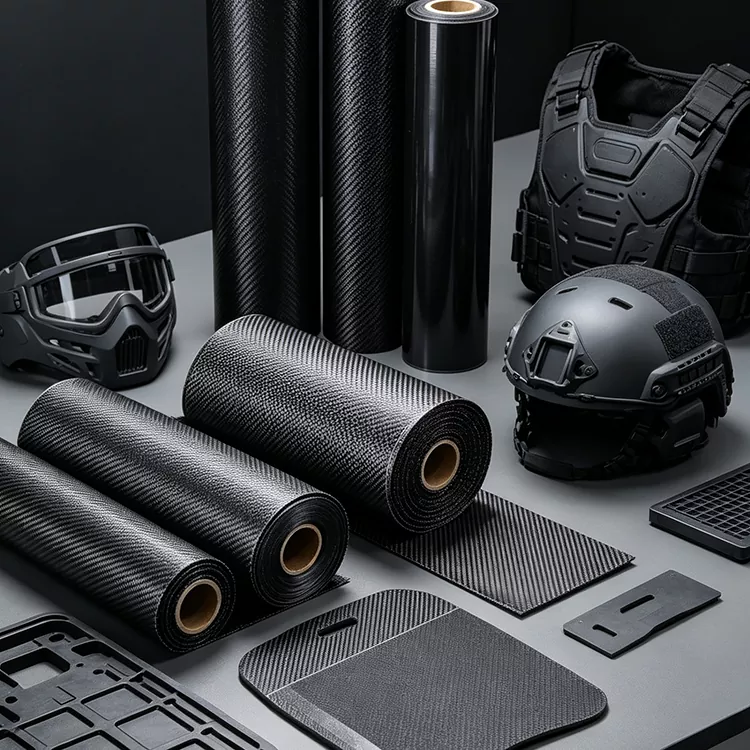

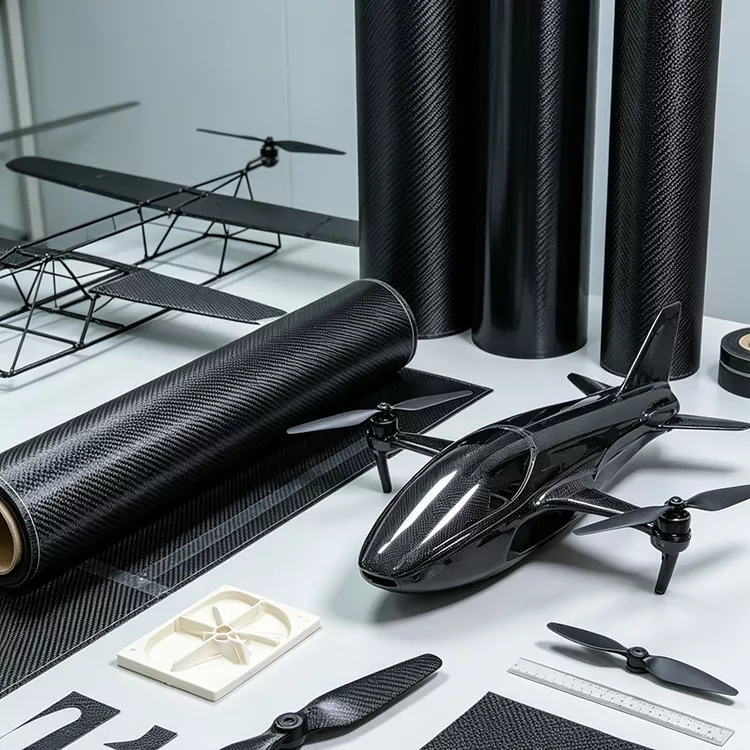

Ứng dụng điển hình

Vật liệu này có thể được xem xét cho các thành phần hỗn hợp trong đó yêu cầu gia cố định hướng và hàm lượng nhựa được kiểm soát. Việc xây dựng phù hợp phụ thuộc vào hình dạng bộ phận, điều kiện tải, phương pháp đúc và độ dày lớp yêu cầu.

Dụng cụ thể thao

Vật liệu này có thể được sử dụng trong các công trình thể thao hạng nhẹ trong đó độ cứng, trạng thái mỏi và khối lượng là những yếu tố quan trọng cần cân nhắc trong thiết kế. Các ứng dụng tiềm năng bao gồm trục chơi gôn, linh kiện xe đạp, cấu trúc vợt, mái chèo và các bộ phận tổng hợp đúc khác.

Linh kiện ô tô

Các ứng dụng ô tô có thể bao gồm các tấm nhẹ, các bộ phận gia cố, các bộ phận kết cấu được lựa chọn và các bộ phận hướng đến hiệu suất. Việc xây dựng UD có thể được xem xét khi bộ phận có đường dẫn tải chính được xác định, trong khi việc gia cố hai chiều có thể được sử dụng khi cần hỗ trợ trên hai trục.

Bộ phận tổng hợp công nghiệp

Các ứng dụng công nghiệp có thể bao gồm các tấm, vỏ, giá đỡ, dầm, thanh và các bộ phận thiết bị nhẹ. Cấu trúc ưu tiên phụ thuộc vào việc thành phần có hướng tải trọng chủ đạo hay yêu cầu gia cố theo nhiều hướng.

Thiết bị điện tử

Đối với vỏ thiết bị và các thành phần kết cấu được lựa chọn, sợi carbon có thể cung cấp hỗ trợ cấu trúc và trọng lượng thấp. Bởi vì sợi carbon có tính dẫn điện nên các yêu cầu cách ly điện và điện từ phải được coi là một phần của thiết kế lắp ráp hoàn chỉnh.

Lựa chọn nguyên liệu trước khi sản xuất

Đối với một dự án hỗn hợp mới, vật liệu phải được chỉ định theo thành phần và quy trình sản xuất thay vì chỉ theo tên sản phẩm. Thông tin quan trọng bao gồm cấu trúc sợi cần thiết, hệ thống nhựa, chiều rộng, độ dày, lịch trình cán mỏng và phương pháp đúc.

Đối với các bộ phận UD, hướng sợi chính phải được xác định cùng với bất kỳ cốt thép ngoài trục cần thiết nào. Đối với các bộ phận hai chiều, cần xác nhận sự cân bằng cốt thép cần thiết và hướng lớp. Những chi tiết này giúp xác định xem thông số kỹ thuật của vật liệu có phù hợp với đường dẫn tải dự định hay không.

Yêu cầu về nhựa cũng cần được xác nhận trước khi sản xuất. Vì đây là vật liệu prereg nên hệ thống nhựa và hàm lượng nhựa ảnh hưởng đến các điều kiện xử lý, bảo quản, đúc và đóng rắn. Khi vật liệu đang được tích hợp vào quy trình sản xuất hiện có, các thông số xử lý hiện tại hoặc thông số kỹ thuật của vật liệu có thể được sử dụng làm tài liệu tham khảo.

Câu hỏi thường gặp

Prereg sợi carbon 3K UD là gì?

Nó là một prereg sử dụng cốt sợi carbon 3K được bố trí chủ yếu theo một hướng và kết hợp với nền nhựa trước khi đúc. Nó phù hợp cho các bộ phận hỗn hợp trong đó việc gia cố cần tuân theo hướng tải xác định.

Sự khác biệt giữa UD và sợi carbon hai chiều là gì?

UD đặt hầu hết các sợi liên tục dọc theo một hướng chính. Xây dựng hai chiều cung cấp sự gia cố theo hai hướng chính. Việc lựa chọn phụ thuộc vào điều kiện tải, hình dạng bộ phận và thiết kế lớp của thành phần đã hoàn thiện.

Vật liệu này đã chứa nhựa chưa?

Đúng. Đây là vật liệu prereg, có nghĩa là phần gia cố bằng sợi carbon đã được kết hợp với nền nhựa. Hệ thống nhựa cụ thể và hàm lượng nhựa phải được xác nhận cho thông số kỹ thuật đã chọn.

3K có giống với cấp độ sức mạnh không?

Số 3K mô tả số lượng dây tóc gần đúng của dây kéo bằng sợi carbon. Hiệu suất tổng hợp cuối cùng cũng phụ thuộc vào loại sợi, hệ thống nhựa, tỷ lệ thể tích sợi, định hướng lớp và điều kiện bảo dưỡng.

Vật liệu có thể được tùy chỉnh?

Đúng. Yuruis cung cấp dịch vụ sản xuất theo đơn đặt hàng và có thể thảo luận về kích thước, chiều rộng tùy chỉnh cũng như các yêu cầu khác của dự án tùy theo ứng dụng dự định và quy trình sản xuất.

Những ngành nào sử dụng loại prereg này?

Các ứng dụng có thể bao gồm thiết bị thể thao, linh kiện ô tô và các bộ phận composite công nghiệp. Các cấu trúc thiết bị điện tử được chọn cũng có thể sử dụng vật liệu tổng hợp sợi carbon khi các yêu cầu về vật liệu và điện tương thích với ứng dụng.

Tôi nên cung cấp thông tin gì khi yêu cầu báo giá?

Việc cung cấp chiều rộng, độ dày, cấu trúc sợi, yêu cầu về nhựa, ứng dụng, phương pháp đúc và số lượng ước tính theo yêu cầu sẽ giúp xác định thông số kỹ thuật phù hợp. Đối với các bộ phận kết cấu, bản vẽ hoặc sơ đồ cán mỏng cũng có thể hữu ích để xác nhận hướng sợi cần thiết.
