Bề mặt sợi carbon nỉ để cuộn dây tóc

Cuộn dây sợi chủ yếu liên quan đến vị trí cốt thép, góc cuộn và độ bền của lớp mỏng. Nhưng lớp bề mặt cũng ảnh hưởng đến hình thức và hoạt động của hỗn hợp hoàn thiện trong quá trình sản xuất.

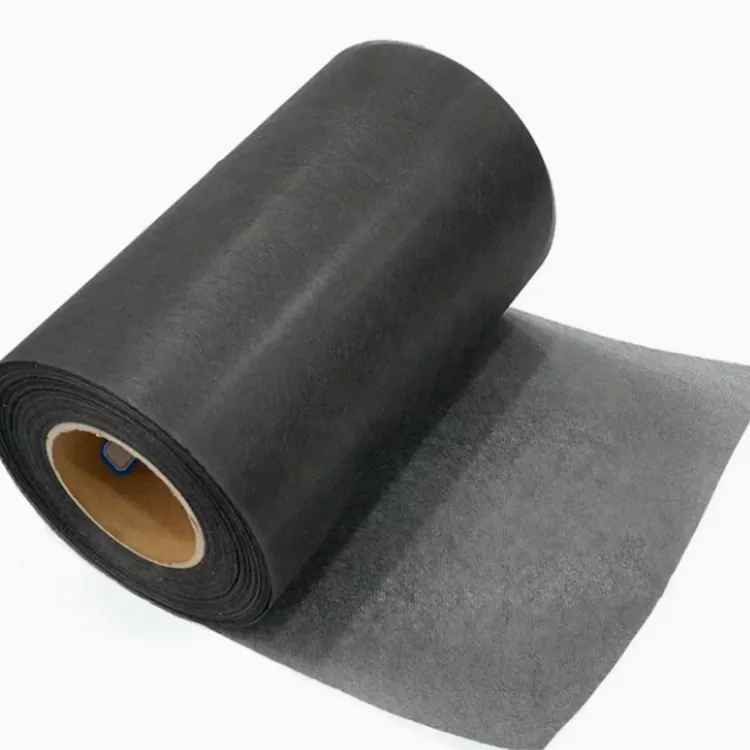

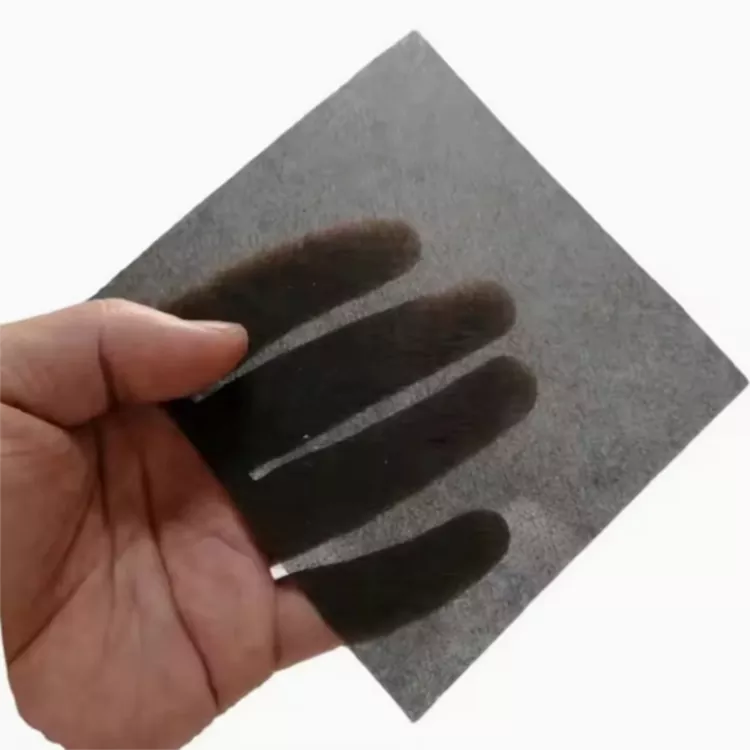

Bề mặt sợi carbon nỉ dùng cho cuộn dây tóc là vật liệu không dệt được làm từ sợi carbon cắt nhỏ. Nó được sử dụng như một lớp sợi carbon phân bố trên các bộ phận composite hình trụ và cong, trong đó chỉ riêng phần gia cố cuộn dây chính có thể để lại kiểu sợi rõ rệt.

Nỉ không thể thay thế cho việc gia cố kết cấu liên tục. Nó có một vai trò khác trong tấm laminate: che phủ bề mặt, phân bố sợi và tương tác với hệ thống nhựa.

Lớp bề mặt trong cuộn dây tóc

Một bộ phận composite vết thương thường chứa một số lớp. Sợi hoặc vải liên tục cung cấp sự gia cố cần thiết, trong khi nhựa liên kết các sợi vào tấm gỗ thành phẩm.

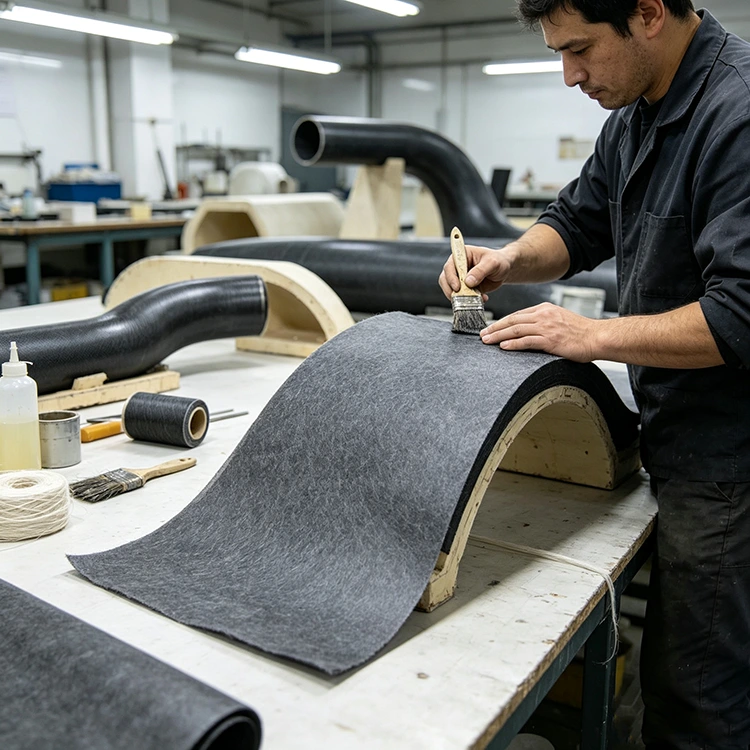

Một lớp nỉ sợi carbon có thể được thêm vào như một lớp bề mặt riêng biệt. Các sợi được cắt nhỏ của nó được phân phối thông qua cấu trúc không dệt thay vì được sắp xếp thành các sợi liên tục. Điều này làm cho vật liệu phù hợp để che phủ các bề mặt cong và làm giảm hình ảnh trực quan của phần gia cố bên dưới.

Lớp này có thể được định vị ở bên trong, bên ngoài hoặc một vị trí được chỉ định khác trong tấm gỗ. Vị trí của nó được xác định bởi việc xây dựng thành phần đã hoàn thành.

Ứng dụng cho sản phẩm composite vết thương

Ống FRP và CFRP

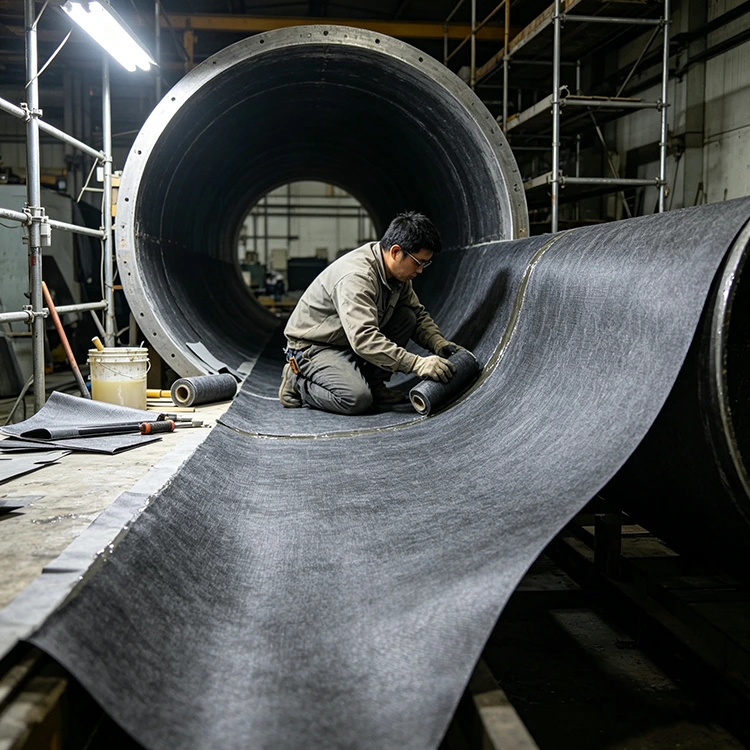

Ống composite thường được sản xuất trên một trục gá hình trụ với vết gia cố ở các góc khác nhau. Một lớp nỉ bề mặt có thể được tích hợp vào lớp bên trong hoặc bên ngoài khi cần có bề mặt sợi carbon phân bố.

Nó cũng cung cấp phạm vi bao phủ sợi liên tục hơn trên mô hình cuộn dây. Tuy nhiên, bề mặt cuối cùng bị ảnh hưởng bởi nhựa và quá trình xử lý cũng như lớp nỉ.

Bể chứa hóa chất

Bể chứa dây tóc thường kết hợp hệ thống sợi thủy tinh, sợi carbon và nhựa ở các vị trí cán mỏng khác nhau. Có thể sử dụng nỉ cacbon khi kết cấu được chỉ định yêu cầu lớp bề mặt gốc cacbon.

Đối với dịch vụ hóa chất, cần phải xem xét việc hoàn thiện tấm laminate. Việc lựa chọn nhựa và môi trường bảo quản là đặc biệt quan trọng.

Bình chịu áp lực

Bình chịu áp lực yêu cầu vị trí gia cố được kiểm soát và góc cuộn dây vì lớp màng chịu áp suất bên trong. Lớp nỉ có chức năng khác với cuộn dây cấu trúc chính.

Vì lý do này, cốt thép kết cấu và lớp bề mặt phải được chỉ định riêng trong thiết kế nhiều lớp.

Các thành phần vết thương khác

Các ứng dụng khác có thể bao gồm con lăn composite, ống công nghiệp, vỏ hình trụ và các thành phần CFRP được chọn. Đặc điểm chung là bề mặt cong hoặc hình trụ được hình thành bởi quá trình cuộn dây.

Cấu trúc sợi cắt nhỏ

Sự khác biệt giữa vải nỉ và vải carbon dệt bắt đầu từ cấu trúc sợi.

Vải dệt thoi sử dụng các sợi liên tục được sắp xếp theo các hướng xác định. Nó được chọn khi cần gia cố định hướng.

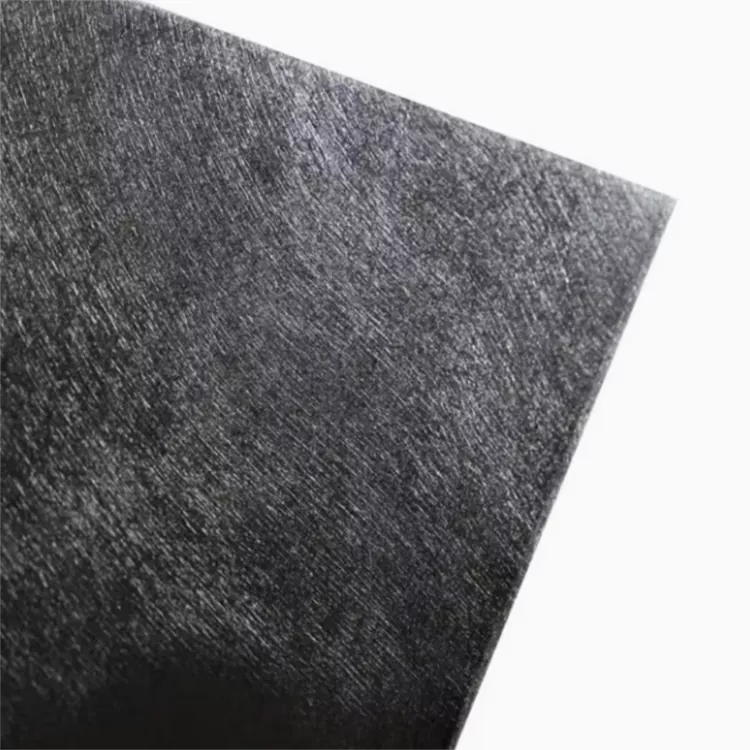

Sợi nỉ carbon sử dụng các sợi cắt nhỏ được phân bổ qua một lớp không dệt. Không có mẫu sợi dệt cố định 0° hoặc 90°. Kết quả là, nỉ có thể trải rộng trên bề mặt cong mà không tạo ra cấu trúc định hướng giống nhau.

Điều này làm cho vải nỉ và vải dệt trở thành vật liệu bổ sung chứ không phải là vật liệu tương đương trực tiếp. Một cung cấp định hướng gia cố có kiểm soát; cái còn lại cung cấp độ che phủ bề mặt phân tán.

Nhựa bị ướt trong quá trình cuộn dây

Làm ướt nhựa là một trong những điểm thực tế cần kiểm tra khi đưa nỉ vào quy trình quấn dây hiện có.

Nhựa phải xuyên qua cấu trúc sợi cắt nhỏ trước khi đóng rắn. Độ nhớt của nhựa, hàm lượng nhựa, phương pháp ứng dụng, tốc độ cuộn dây và nhiệt độ đều ảnh hưởng đến việc điều này xảy ra nhanh chóng và đồng đều như thế nào.

Yuruis cung cấp vật liệu là nỉ sợi carbon không dệt. Hiệu suất của nó trong quá trình cuộn dây vẫn liên quan đến nhựa và điều kiện xử lý của khách hàng.

Do đó, việc thử nghiệm sản xuất bằng cách sử dụng hệ thống nhựa thực tế sẽ hữu ích hơn việc đánh giá vật liệu chỉ dựa trên thông số kỹ thuật của nó. Nó cho thấy nỉ ăn như thế nào, phù hợp với trục gá và thấm ướt như thế nào trong quá trình thực tế.

Bề mặt sau khi bảo dưỡng

Bề mặt của thành phần dây tóc thường phản ánh kiểu gia cố bên dưới. Lớp nỉ phân tán có thể giúp tạo ra bề mặt sợi carbon liên tục hơn.

Các thông số kỹ thuật bề mặt có sẵn là:

Bóng

Mờ

50% bóng

Các tùy chọn bề mặt này mô tả vật liệu được cung cấp. Họ không tự mình quyết định diện mạo cuối cùng.

Công thức nhựa, tình trạng trục gá hoặc khuôn, nhiệt độ đóng rắn và quá trình xử lý sau đều có thể thay đổi hình thức bên ngoài của hỗn hợp thành phẩm.

Cấu hình vật liệu

Chọn đúng đặc điểm kỹ thuật

Nỉ phải phù hợp với quá trình cuộn dây thực tế. Kích thước sản phẩm, yêu cầu về nhựa và bề mặt là những điểm khởi đầu hữu ích hơn là chỉ riêng độ dày.

Hình học thành phần

Đường kính, chiều dài và độ cong ảnh hưởng đến cách vật liệu được đặt và giữ trên trục gá. Ống thẳng và thùng lớn có thể có yêu cầu xử lý khác nhau trong quá trình sản xuất.

Hệ thống nhựa

Chỉ định loại nhựa và nếu có thể, các điều kiện xử lý thông thường của nó. Độ nhớt và ứng dụng nhựa có ảnh hưởng trực tiếp đến hiện tượng ướt.

Yêu cầu bề mặt

Chỉ định xem yêu cầu chính là độ che phủ của sợi, kết cấu bề mặt hay lớp hoàn thiện được cung cấp cụ thể. Các tùy chọn có sẵn là bóng, mờ và bóng 50%.

Kích thước

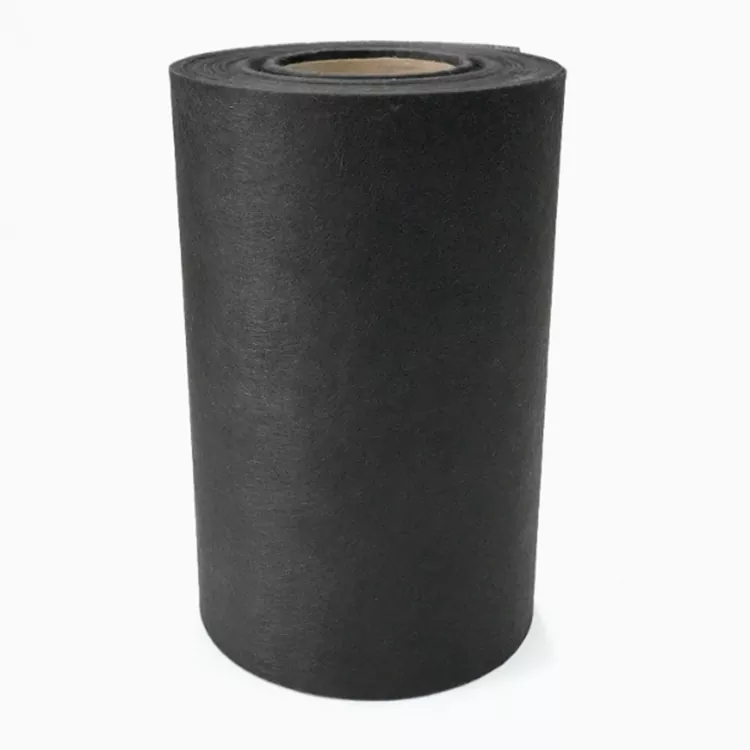

Chiều rộng tiêu chuẩn là 1 m và 1,25 m. Độ dày, chiều dài và kích thước có thể được thực hiện theo yêu cầu sản xuất.

Điều kiện quanh co

Tốc độ cuộn dây, ứng dụng nhựa và nạp nguyên liệu phải được xem xét khi nỉ được sử dụng trên dây chuyền tự động hoặc liên tục.

Thử nghiệm trên đường quanh co

Một thử nghiệm sản xuất nhỏ có thể trả lời những câu hỏi mà đặc tính kỹ thuật của vật liệu không thể trả lời được. Nỉ có thể được kiểm tra bằng loại nhựa thông thường, tốc độ cuộn dây và điều kiện bảo dưỡng của khách hàng.

Những điểm chính cần quan sát là:

· Cho ăn và xử lý

· Sự phù hợp với trục gá

· Nhựa bị ướt

· Phân phối sợi

· Tình trạng bề mặt sau khi bảo dưỡng

· Khả năng tương thích với lớp phủ hiện có

Có thể sử dụng thông số kỹ thuật, bản vẽ hoặc mẫu vật liệu hiện có khi nỉ được đưa vào quy trình quấn dây đã được thiết lập.

Đối với sản xuất composite sợi-vết thương

Bề mặt sợi carbon dùng cho cuộn dây tóc được cung cấp cho ống composite, bể chứa hóa chất, bình chịu áp lực, con lăn, vỏ và các bộ phận vết thương khác.

Chiều rộng tiêu chuẩn là 1 m và 1,25 m. Độ dày, chiều dài và kích thước có sẵn theo yêu cầu sản xuất.

Đối với một ứng dụng cụ thể, hình dạng thành phần, hệ thống nhựa, vị trí lớp mỏng và độ hoàn thiện bề mặt cần thiết cung cấp thông tin cơ bản cho đặc điểm kỹ thuật.

Câu hỏi thường gặp

Bề mặt sợi carbon được cảm nhận cho cuộn dây tóc là gì?

Nó là một vật liệu sợi carbon cắt nhỏ không dệt được sử dụng làm lớp bề mặt hoặc lớp chức năng trong các cấu trúc hỗn hợp sợi-vết thương. Nó khác với việc gia cố liên tục được sử dụng cho lớp kết cấu chính.

Nỉ có thể được sử dụng trên các sản phẩm composite hình trụ không?

Đúng. Cấu trúc không dệt có thể đi theo các bề mặt hình trụ và cong. Việc xử lý thực tế phụ thuộc vào đặc điểm kỹ thuật nỉ, đường kính sản phẩm và quy trình cuộn dây.

Nó có giống như vải carbon dệt không?

Không. Vải carbon dệt có chứa các sợi liên tục theo các hướng xác định. Nỉ chứa các sợi được cắt nhỏ phân tán và được sử dụng cho một chức năng cán mỏng khác.

Nó có thể được sử dụng với nhựa epoxy hoặc nhựa vinyl ester không?

Nó có thể được xử lý bằng các hệ thống nhựa khác nhau. Độ ướt phụ thuộc vào độ nhớt của nhựa, phương pháp thi công, nhiệt độ, hàm lượng nhựa và điều kiện bảo dưỡng.

Những loại hoàn thiện bề mặt nào có sẵn?

Các thông số kỹ thuật có sẵn là bóng, mờ và bóng 50%. Hình thức bên ngoài cuối cùng cũng phụ thuộc vào bề mặt nhựa, trục gá hoặc khuôn và quá trình đóng rắn.

Có thể tùy chỉnh chiều rộng và độ dày?

Đúng. Chiều rộng tiêu chuẩn là 1 m và 1,25 m. Độ dày, chiều dài và kích thước có thể được tùy chỉnh theo ứng dụng.

Những thông tin cần thiết cho một báo giá?

Thông tin hữu ích bao gồm kích thước và hình dạng thành phần, loại nhựa, kích thước nỉ, yêu cầu bề mặt và số lượng gần đúng. Thông số kỹ thuật hoặc mẫu vật liệu hiện có sẽ hữu ích cho các ứng dụng phi tiêu chuẩn.

Mẫu có thể được cung cấp?

Số lượng mẫu có thể được thảo luận theo kích thước và ứng dụng được yêu cầu. Việc kiểm tra nỉ bằng nhựa thực tế và quy trình cuộn dây cung cấp tài liệu tham khảo trực tiếp cho quá trình sản xuất.
