Tấm lót bề mặt bằng sợi carbon cho lớp gia cố

Thảm bề mặt bằng sợi carbon được sử dụng trong các tấm composite khi cần phân bố một lớp sợi carbon cắt nhỏ gần bề mặt tấm hoặc giữa các lớp gia cố. Thảm bề mặt bằng sợi carbon cho lớp gia cố là vật liệu không dệt được làm từ sợi carbon cắt nhỏ. Nó thường được sử dụng cùng với cốt thép kết cấu chính, với đặc tính vật liệu được lựa chọn theo cấu trúc tấm, hệ thống nhựa và quy trình đúc.

Vị trí cán mỏng

Một tấm composite có thể chứa vải carbon dệt, sợi đơn hướng, sợi thủy tinh, vật liệu lõi và nhựa trong các kết hợp khác nhau. Mỗi lớp có một vị trí và chức năng xác định.

Một cấu trúc đơn giản có thể được sắp xếp như sau:

Lớp bề mặt/nhựa
↓
Thảm bề mặt bằng sợi carbon
↓
Gia cố bằng sợi carbon hoặc sợi thủy tinh sơ cấp
↓
Lớp lõi hoặc lớp laminate bổ sung

Trình tự này chỉ là một ví dụ. Vị trí thực tế được xác định bởi quá trình thiết kế và sản xuất bộ phận. Thảm thường không được sử dụng thay cho cốt thép chịu lực chính.

Cấu trúc vật liệu

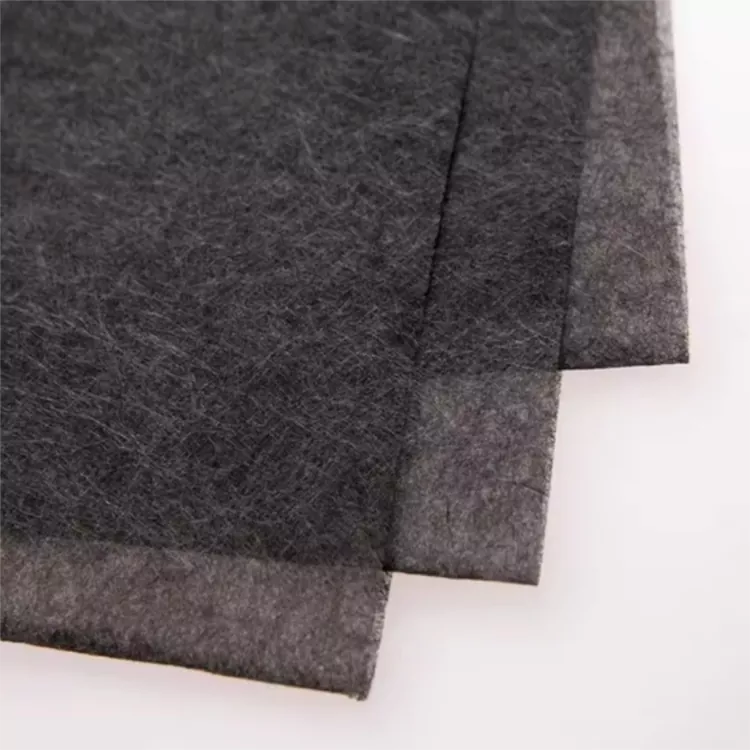

Vật liệu này bao gồm các sợi carbon cắt nhỏ được phân bổ thành cấu trúc thảm không dệt. Không giống như vải carbon dệt, các sợi không tuân theo sự sắp xếp sợi dọc và sợi ngang cố định.

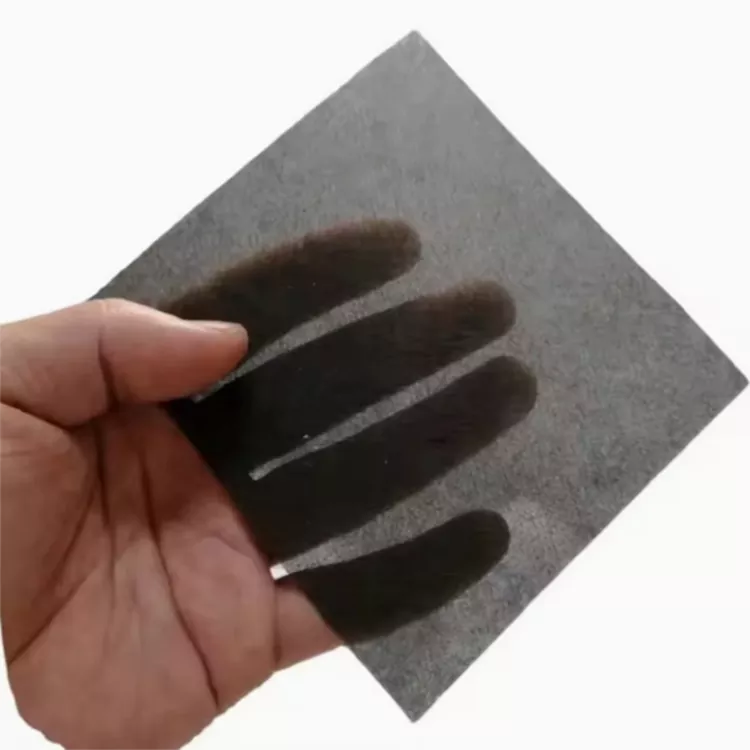

Cấu trúc này cho phép tấm thảm bao phủ một bề mặt mà không cần đưa ra một hướng sợi xác định nào khác. Nó cũng có thể phù hợp với các phần cong của bộ phận đúc, tùy thuộc vào trọng lượng, độ dày và hình học của khu vực.

Vật liệu này có thể đóng vai trò là lớp bề mặt, lớp gia cố thứ cấp hoặc lớp sợi carbon trong lớp màng đa vật liệu. Sự đóng góp của nó vào phần hoàn thiện được xác định bởi lượng sợi carbon được thêm vào, vị trí của nó trong lớp gỗ và phần gia cố xung quanh.

Thảm bề mặt và cốt thép kết cấu

Hai vật liệu không nên được lựa chọn trên cùng một cơ sở. Gia cố kết cấu thường được xác định theo tải trọng, hướng sợi và các đặc tính cơ học cần thiết. Thảm bề mặt quan tâm nhiều hơn đến độ bao phủ sợi phân tán, cấu trúc lớp mỏng và các yêu cầu bề mặt cục bộ.

Chọn trọng lượng thảm

Trọng lượng diện tích là một trong những thông số chính khi xác định thảm sợi carbon. Vật liệu nhẹ hơn có thể được sử dụng khi chỉ cần một lớp phân bố mỏng, trong khi thông số kỹ thuật nặng hơn sẽ bổ sung thêm nhiều sợi carbon vào tấm gỗ.

Trọng lượng nên được xem xét cùng với độ dày và sự hấp thụ nhựa. Thông số kỹ thuật cần thiết cũng thay đổi tùy theo vị trí của tấm thảm, số lớp gia cố và độ dày mục tiêu của thành phần đã hoàn thiện.

Yuruis cung cấp nhiều thông số kỹ thuật về trọng lượng khu vực thay vì một trọng lượng cố định. Khách hàng có thể cung cấp thông số kỹ thuật hiện có, bản vẽ cán mỏng hoặc mẫu khi cần phù hợp với trọng lượng cụ thể.

Trình tự lựa chọn thực tế là:

Trọng lượng diện tích → Độ dày → Hàm lượng nhựa → Vị trí cán mỏng → Yêu cầu phần hoàn thiện

Đặc điểm kỹ thuật vật liệu

Ứng dụng điển hình

Vật liệu này dành cho các thành phần hỗn hợp kết hợp lớp sợi carbon phân tán. Cấu trúc thực tế thay đổi tùy theo hình dạng bộ phận, hệ thống gia cố và phương pháp sản xuất.

Linh kiện ô tô

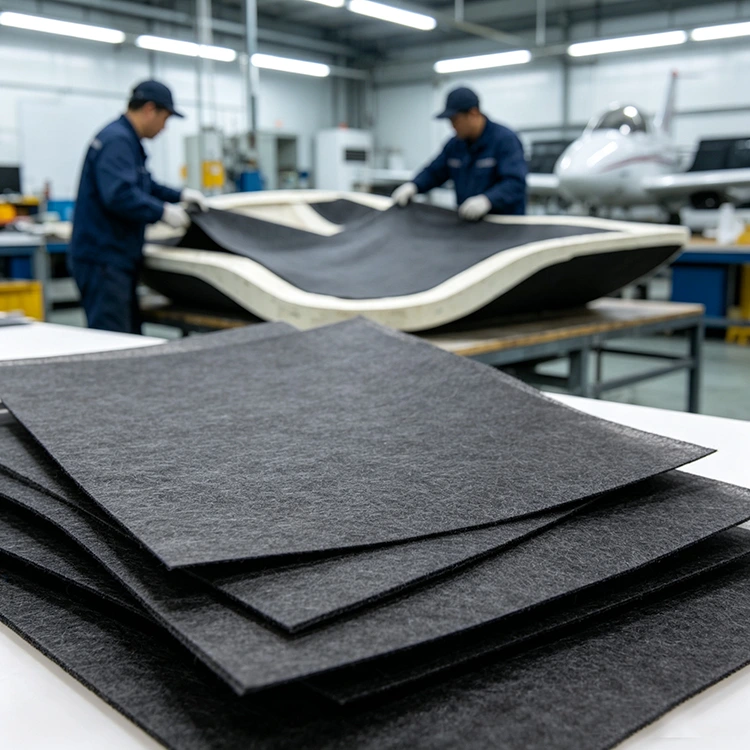

Nó có thể được tích hợp vào các tấm, vỏ, vỏ và các bộ phận composite nội thất được chọn trong đó có một lớp sợi carbon trong tấm gỗ.

Bộ phận tổng hợp công nghiệp

Các bộ phận đúc công nghiệp có thể kết hợp tấm thảm với các vật liệu dệt, một chiều hoặc các vật liệu gia cố khác để tạo thành một lớp nhiều lớp.

Tấm và vỏ CFRP

Đối với các tấm, lớp phủ và cấu trúc kiểu vỏ, sự sắp xếp không dệt cung cấp lớp phủ sợi carbon phân tán mà không cần thêm hướng sợi dệt cố định.

Sản phẩm FRP và CFRP

Tấm thảm có thể được kết hợp vào các cấu trúc FRP hoặc CFRP nhiều lớp trong đó yêu cầu về vật liệu yêu cầu sợi carbon cắt nhỏ làm một trong các lớp gia cố.

Dụng cụ thể thao

Một số mặt hàng thể thao tổng hợp nhẹ có thể kết hợp sợi carbon cắt nhỏ trong một lớp cán mỏng nhiều lớp. Trọng lượng vật liệu cần thiết và kết cấu phụ thuộc vào thành phần đã hoàn thiện.

Nhựa và khuôn

Hệ thống nhựa và phương pháp đúc ảnh hưởng đến cách các sợi được cắt nhỏ được kết hợp vào tấm gỗ. Độ nhớt của nhựa, độ ẩm, điều kiện bảo dưỡng và độ dày lớp cuối cùng phải được xem xét khi xác định vật liệu.

Thảm có thể được đánh giá bằng epoxy và các hệ thống nhựa khác. Khả năng tương thích phải được kiểm tra dựa trên công thức nhựa thực tế thay vì chỉ giả định từ vật liệu sợi.

Đối với truyền chân không, vật liệu cần được xem xét cùng với thiết lập truyền, dòng nhựa và trình tự cán mỏng hoàn chỉnh. Có thể sử dụng thử nghiệm mẫu để kiểm tra độ ẩm, xử lý và cố kết trước khi sản xuất thông thường.

Cung cấp và tùy chỉnh Yuruis

Yuruis đã cung cấp vật liệu composite sợi từ năm 2017. Dòng sản phẩm của công ty bao gồm vật liệu sợi carbon, sợi thủy tinh điện tử, thảm sợi thủy tinh và các sản phẩm FRP.

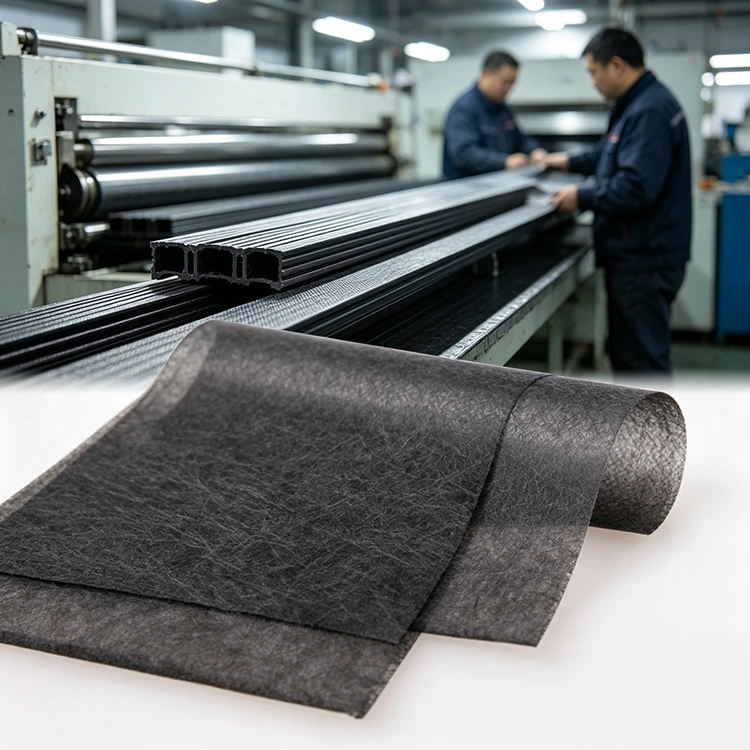

Hoạt động tại Thái Châu, Giang Tô bao gồm thiết bị tạo hình, cắt và thử nghiệm, với công suất sản xuất vật liệu composite được công bố là 2 triệu m2 mỗi năm.

Đối với thông số kỹ thuật mới, khách hàng có thể cung cấp bản vẽ, mẫu, thông số kỹ thuật vật liệu hiện có, trọng lượng mục tiêu hoặc kích thước yêu cầu. Thông tin này có thể được sử dụng để xác định cấu hình vật liệu và định dạng cung cấp.

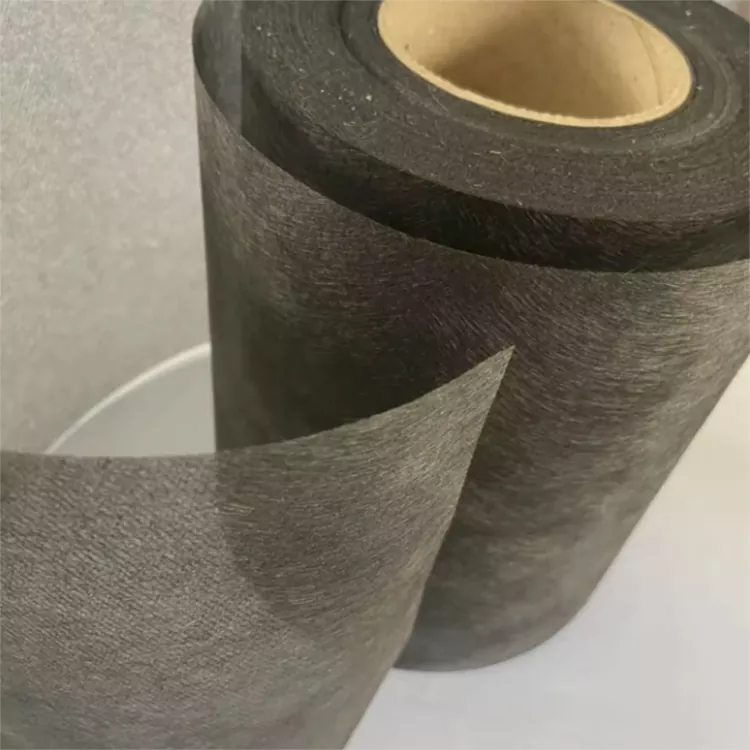

Đối với Thảm bề mặt bằng sợi carbon cho Lớp gia cố, chiều rộng tiêu chuẩn bao gồm 1 m và 1,25 m. Chiều rộng, độ dày, chiều dài và kích thước cũng có thể được thảo luận để sản xuất tùy chỉnh.

Câu hỏi thường gặp

Thảm bề mặt bằng sợi carbon là gì?

Nó là một tấm thảm không dệt được làm từ sợi carbon cắt nhỏ. Trong tấm composite, nó có thể tạo thành một lớp sợi carbon phân bố gần bề mặt hoặc giữa các lớp gia cố khác.

Nó có phải là một sự thay thế cho vải sợi carbon dệt?

Không. Hai vật liệu này có cấu trúc khác nhau. Vải carbon dệt cung cấp các hướng sợi xác định, trong khi thảm sợi cắt nhỏ mang lại sự sắp xếp phân tán hơn và thường được sử dụng làm lớp bổ sung.

Những trọng lượng nào có sẵn?

Nhiều trọng lượng khu vực có sẵn. Việc lựa chọn phụ thuộc vào hàm lượng sợi carbon cần thiết, vị trí cán mỏng, độ dày mục tiêu và các yêu cầu về chi tiết hoàn thiện.

Có thể tùy chỉnh chiều rộng và độ dày?

Đúng. Chiều rộng tiêu chuẩn là 1 m và 1,25 m. Chiều rộng, độ dày, chiều dài và kích thước tùy chỉnh có thể được thảo luận theo yêu cầu sản xuất.

Nó có thể được sử dụng với nhựa epoxy?

Có, nó có thể được đánh giá bằng epoxy và các hệ thống nhựa khác. Khả năng tương thích của nhựa và khả năng chống ướt phải được xác nhận thông qua thử nghiệm với công thức thực tế.

Nó có phù hợp để truyền chân không không?

Nó có thể được đánh giá để truyền chân không. Kết quả phụ thuộc vào độ nhớt của nhựa, thiết lập truyền, trình tự cán mỏng và độ dày hoàn thiện cần thiết.

Nó có thể đi theo các bề mặt cong không?

Cấu trúc sợi cắt nhỏ không dệt có thể phù hợp với các bề mặt đúc cong. Việc xử lý thực tế phụ thuộc vào trọng lượng vật liệu, độ dày và hình dạng bộ phận.

Tôi có thể yêu cầu mẫu trước khi sản xuất số lượng lớn không?

Đúng. Các yêu cầu về mẫu có thể được thảo luận dựa trên ứng dụng dự kiến, kích thước, đặc tính vật liệu và phương pháp xử lý.
