Vải sợi carbon dệt trơn

Vải sợi carbon dệt trơn sử dụng sự đan xen đơn giản giữa sợi dọc và sợi ngang để tạo thành cấu trúc dệt thông thường. Các điểm giao nhau lặp đi lặp lại giúp vải có bề mặt ổn định, tương đối dễ nhận biết, cắt và định vị trong quá trình xếp lớp composite. Hướng dọc và ngang cũng rõ ràng, giúp đội ngũ sản xuất duy trì hướng dự định khi chuẩn bị nhiều lớp.

Đối với sản xuất composite, cấu trúc thông thường này rất hữu ích khi vật liệu cần được xử lý nhất quán từ bộ phận này sang bộ phận khác. Trọng lượng vải, loại sợi carbon, số lượng sợi, chiều rộng và khả năng tương thích với nhựa vẫn cần phải được chỉ định riêng vì chỉ riêng kiểu dệt không xác định được tính chất cơ học của tấm cán thành phẩm.

Dệt trơn ảnh hưởng như thế nào đến việc xử lý vải

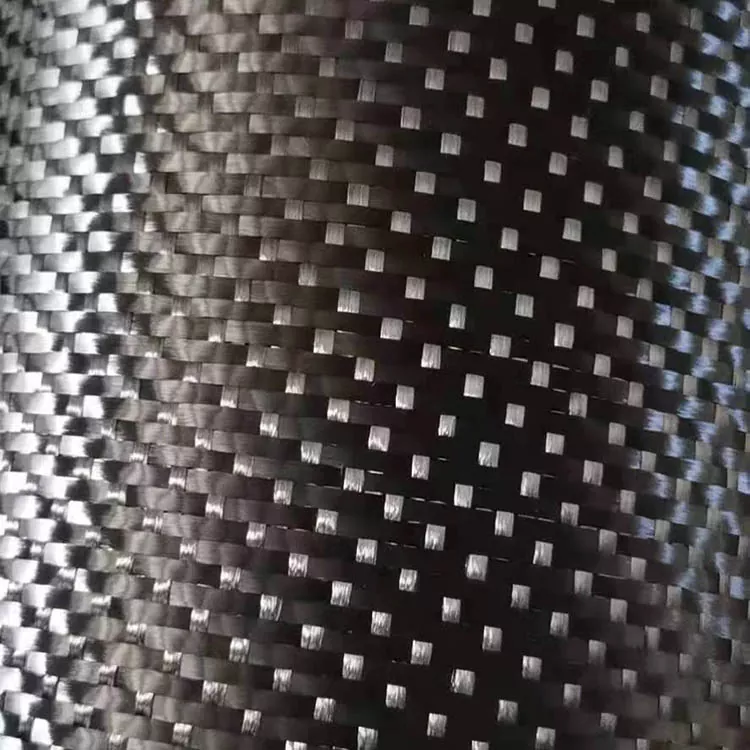

Trong kiểu dệt trơn, mỗi sợi dọc đi qua các sợi ngang liên tiếp. Điều này tạo ra một cấu trúc vải tương đối ổn định với hình dạng giống như lưới đều đặn.

Trong quá trình cắt và xếp chồng, các hướng dọc và ngang rõ ràng giúp dễ dàng kiểm tra xem lớp đã được đặt theo bản vẽ cán mỏng hay chưa. Điều này đặc biệt hữu ích khi có nhiều lớp được cắt từ cùng một cuộn và mỗi lớp cần duy trì hướng nhất quán.

Việc xây dựng tương tự cũng có những hạn chế. Bởi vì các sợi đan xen thường xuyên nên vải không hoạt động giống như một vật liệu gia cố lỏng lẻo hoặc có độ rủ cao. Trên bán kính chật hẹp, đường viền sâu hoặc khuôn ba chiều phức tạp, vật liệu thực tế phải được đánh giá dựa trên hình dạng thành phần trước khi sản xuất.

Vì lý do này, việc lựa chọn vải nên xem xét cả yêu cầu gia cố và cách vật liệu sẽ được cắt, định vị và tạo hình trong quá trình sản xuất.

Cấu trúc dệt và thiết kế laminate

Vải sợi cacbon dệt có tác dụng gia cố theo cả hướng dọc và hướng ngang. Điều này khác với cốt thép đơn hướng, trong đó hầu hết các sợi liên tục được tập trung dọc theo một hướng chính.

Do đó, đối với vật liệu composite nhiều lớp, vải dệt thoi có thể cung cấp sự sắp xếp gia cố cân bằng trong một lớp riêng lẻ. Tuy nhiên, hướng sợi cuối cùng của thành phần vẫn được xác định bởi lịch trình cán mỏng hoàn chỉnh, bao gồm hướng lớp, số lớp, trọng lượng vải và hình dạng bộ phận.

Kiểu dệt không nên được coi là dấu hiệu trực tiếp của độ bền. Hai loại vải có cùng kiểu dệt có thể tạo ra các đặc tính tổng hợp khác nhau khi cấp độ sợi carbon, trọng lượng diện tích, hệ thống nhựa hoặc tỷ lệ thể tích sợi của chúng khác nhau.

Chọn vải cho các hình dạng khác nhau

Sự phù hợp của cốt thép dệt phụ thuộc một phần vào hình dạng của thành phần đã hoàn thiện. Các tấm phẳng và các bộ phận có đường cong nhẹ nhàng thường dễ che phủ hơn vì vải không cần phải chịu những thay đổi lớn về hướng bề mặt.

Các khuôn phức tạp hơn đòi hỏi sự chú ý kỹ hơn đến việc treo lên. Khi vải bị ép quanh một bán kính chật hẹp, sợi dọc và sợi ngang có thể dịch chuyển tương đối với nhau, tạo ra sự biến dạng hoặc nếp nhăn cục bộ. Những hiệu ứng này có thể ảnh hưởng đến cả hình thức bề mặt và tính nhất quán của lớp gỗ.

Đối với một thành phần mới, một thử nghiệm tạo hình nhỏ có thể giúp xác định xem trọng lượng và kết cấu vải đã chọn có thể tuân theo khuôn mà không bị biến dạng quá mức hay không. Kiểu cắt, hướng lớp vải và trình tự sắp xếp phải được xem xét cùng nhau thay vì đánh giá vải một cách riêng biệt khỏi quy trình sản xuất.

Các bộ phận phẳng và cong nhẹ

Cấu trúc dệt thông thường thường dễ dàng định vị hơn trên các tấm phẳng, vỏ, tấm và các bộ phận có độ cong vừa phải. Kiểu lưới có thể nhìn thấy cũng giúp việc kiểm tra hướng của các lớp liền kề trong quá trình bố trí tương đối dễ dàng.

Hình dạng đúc phức tạp

Đối với các đường viền sâu hơn hoặc bán kính hẹp hơn, hành vi treo và cắt trở nên quan trọng hơn. Vải phải được kiểm tra trên khuôn thực tế hoặc khuôn đại diện, đặc biệt khi bề mặt hoàn thiện vẫn có thể nhìn thấy được.

Yuruis có thể cung cấp những gì

Thông số kỹ thuật của vải có thể được xác định dựa trên các yêu cầu của quy trình sản xuất composite. Các mục điển hình cần xác nhận bao gồm:

· Kết cấu dệt trơn

· Cấp sợi carbon

· Trọng lượng thực tế / GSM

· Chiều rộng vải

· Chiều dài cuộn

· Độ dày

· Yêu cầu về bề mặt

· Khả năng tương thích với nhựa

· Quy trình đúc dự kiến

Khi vật liệu được thay thế hoặc khớp với thông số kỹ thuật sản xuất hiện có, việc cung cấp bảng dữ liệu vải, mẫu hoặc GSM đã biết hiện tại có thể giúp xác định cấu trúc được yêu cầu chính xác hơn.

Đặc điểm kỹ thuật dệt trơn điển hình

Từ cắt đến cán màng

Trước khi sử dụng nhựa, vải thường phải trải qua một số bước chuẩn bị. Các kích thước yêu cầu được đánh dấu và cắt, sau đó mỗi lớp được định vị theo thiết kế cán mỏng.

Đối với các bộ phận có nhiều lớp, nhóm sản xuất có thể cần thay đổi hướng của các lớp kế tiếp nhau để đạt được sự bố trí cốt thép cần thiết. Vì hướng dọc và hướng ngang rất dễ phân biệt trên vải dệt trơn nên có thể kiểm tra hướng trong quá trình xếp chồng mà không chỉ dựa vào vết cắt.

Trong quá trình xử lý, nên tránh kéo dài không cần thiết. Lực căng quá mức hoặc chuyển động lặp đi lặp lại có thể làm thay đổi cách sắp xếp sợi cục bộ, điều này có thể lộ rõ ​​sau khi đúc. Mức độ xử lý cần thiết cũng phụ thuộc vào trọng lượng vải, độ chặt của vải và hình dạng thành phần.

Ứng dụng trong sản xuất composite

Vải sợi carbon dệt trơn có thể được sử dụng trong các thành phần composite đúc trong đó cốt thép dệt thông thường tương thích với quy trình thiết kế và sản xuất bộ phận.

Trong các ứng dụng ô tô, nó có thể được sử dụng để trang trí nội thất, tấm, vỏ và các bộ phận hỗn hợp kết cấu hoặc bán kết cấu được chọn. Cấu trúc vải được yêu cầu phụ thuộc vào hình dạng thành phần và thông số kỹ thuật của lớp vải.

Đối với xe đạp và thiết bị thể thao, vật liệu gia cố bằng sợi cacbon dệt có thể được kết hợp vào các lớp đúc trong đó định hướng và độ dày sợi cần thiết được thiết lập theo thiết kế thành phần.

Trong thiết bị điện tử và công nghiệp, vải sợi carbon có thể được sử dụng trong vỏ, tấm và các cấu trúc composite khác. Vì sợi carbon có tính dẫn điện nên các yêu cầu về cách điện, nối đất và điện từ cần được xem xét khi vật liệu được sử dụng gần các cụm thiết bị điện tử.

Do đó, thông số kỹ thuật thích hợp của vải phải được xác định từ thành phần hoàn thiện thay vì chỉ từ kiểu dệt.

Bề mặt và xử lý bề mặt

Khi sợi carbon dệt vẫn còn nhìn thấy được sau khi đúc, hình dáng cuối cùng phụ thuộc nhiều vào mẫu vải khô. Phân phối nhựa, căn chỉnh sợi, cố kết, tình trạng bề mặt khuôn và xử lý hoàn thiện đều có thể ảnh hưởng đến hình thức bên ngoài của bộ phận được xử lý.

Đối với các bề mặt có thể nhìn thấy được, vải phải được đặt nhất quán và được bảo vệ khỏi sự dịch chuyển không cần thiết trong quá trình xếp chồng lên nhau. Các mảnh liền kề cũng có thể cần phải được căn chỉnh sao cho kiểu dệt không thay đổi đáng kể từ phần này sang phần khác.

Nếu bộ phận được phủ một lớp phủ trong suốt hoặc xử lý bề mặt khác thì hệ thống lớp phủ phải tương thích với hỗn hợp đã được xử lý và môi trường sử dụng dự định. Bản thân bề ngoài vải khô đồng nhất không đảm bảo bề ngoài giống hệt nhau sau khi đúc.

Câu hỏi thường gặp

Vải sợi carbon dệt trơn là gì?

Nó là một loại vật liệu gia cố bằng sợi carbon dệt trong đó các sợi dọc và sợi ngang liên tục chồng lên nhau. Điều này tạo ra một cấu trúc vải đều đặn với các hướng sợi được xác định rõ ràng.

Sợi carbon dệt trơn trông như thế nào?

Sợi dọc và sợi ngang tạo thành một mô hình trên dưới lặp đi lặp lại tạo ra hình dạng giống như lưới đều đặn. Nó khác biệt trực quan với vải twill, có hoa văn đường chéo đặc trưng.

Kiểu dệt trơn có phù hợp với các bộ phận bằng sợi carbon có thể nhìn thấy được không?

Đúng. Việc dệt thông thường có thể tạo thành một phần bề mặt nhìn thấy được của thành phần hỗn hợp. Hình dáng cuối cùng cũng phụ thuộc vào sự phân bố nhựa, độ cố kết, tình trạng khuôn và độ hoàn thiện bề mặt.

Có thể sử dụng kiểu dệt trơn trên khuôn cong không?

Có, nhưng sự phù hợp phụ thuộc vào độ cong, bán kính và hình học ba chiều của khuôn. Đối với các hình dạng phức tạp, việc thử tạo hình có thể giúp xác định khả năng bị nhăn, biến dạng sợi hoặc khó khăn trong quá trình xếp chồng.

Dệt trơn có quyết định độ bền của composite không?

Không. Đặc tính composite hoàn thiện phụ thuộc vào loại sợi carbon, trọng lượng vải, hệ nhựa, tỷ lệ thể tích sợi, hướng lớp, độ dày lớp mỏng và điều kiện xử lý hoặc đúc. Kiểu dệt chỉ là một phần của đặc điểm kỹ thuật vật liệu.

Trọng lượng và chiều rộng của vải có thể được tùy chỉnh không?

Đúng. Trọng lượng, chiều rộng, chiều dài cuộn và các thông số kỹ thuật khác có thể được xác định theo yêu cầu sản xuất. Loại sợi carbon cần thiết và quy trình đúc dự định cũng phải được cung cấp khi yêu cầu báo giá.

Những thông tin nào cần được cung cấp cho một báo giá?

Thông tin hữu ích bao gồm GSM cần thiết, loại sợi carbon, kết cấu dệt, chiều rộng, chiều dài cuộn, số lượng, ứng dụng và quy trình đúc. Thông số kỹ thuật hoặc mẫu vải hiện có cũng có thể hữu ích khi vật liệu cần phù hợp với quy trình sản xuất đã thiết lập.

Có thể đánh giá mẫu trước khi sản xuất số lượng lớn không?

Việc đánh giá mẫu có thể được sắp xếp khi vải cần được kiểm tra độ rủ, khả năng tương thích với nhựa, hình thức bề mặt hoặc cách xử lý bằng quy trình sản xuất tổng hợp cụ thể.

Dệt trơn có mạnh hơn dệt chéo không?

Cả kiểu dệt đều không được coi là mạnh hơn nếu chỉ dựa vào kiểu dệt. Các tính chất cơ học của tấm cán thành phẩm bị ảnh hưởng bởi loại sợi, trọng lượng vải, hệ thống nhựa, hướng sợi, cấu trúc tấm cán và điều kiện xử lý.
