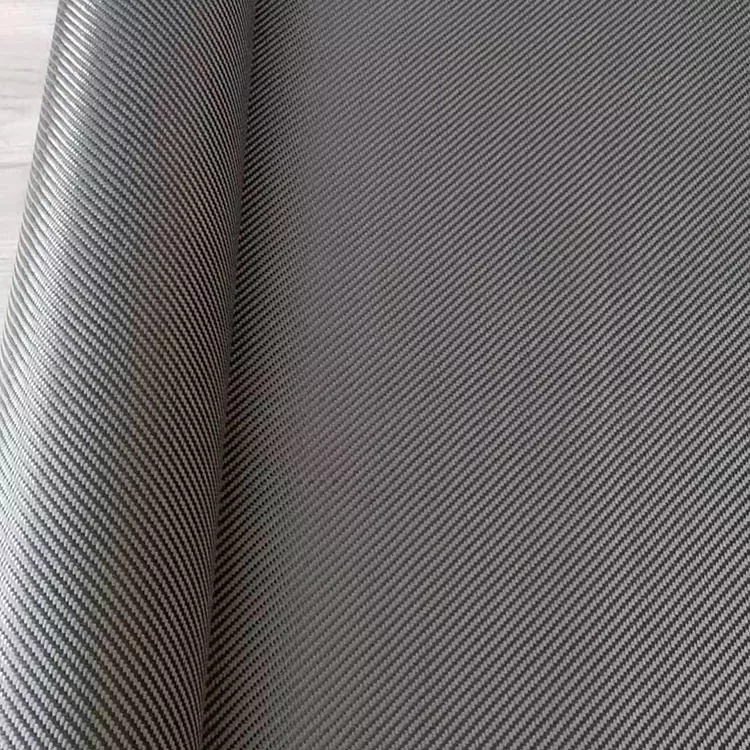

Vải sợi carbon dệt Twill

Vải sợi carbon dệt chéo là một loại vải gia cố dệt trong đó các sợi dọc và sợi ngang đan xen nhau để tạo thành một mẫu bề mặt chéo. So với vải dệt trơn, cấu trúc đan xen cho phép chuyển động nhiều hơn giữa các sợi, điều này có thể giúp vải đi theo những đường cong vừa phải trong quá trình xếp chồng. Kiểu đường chéo tương tự cũng thường được giữ lại trên các bộ phận đúc nơi có thể nhìn thấy bề mặt sợi carbon.

Kiểu dệt chỉ là một phần của đặc điểm kỹ thuật vật liệu. Loại sợi carbon, trọng lượng diện tích, hệ thống nhựa và cấu trúc lớp mỏng xác định cách vải đóng góp vào hỗn hợp hoàn thiện, trong khi hình dạng khuôn và quá trình tạo hình ảnh hưởng đến cách xử lý vải trong quá trình sản xuất.

Cấu trúc Twill thay đổi những gì

Trong cấu trúc vải chéo, các điểm đan xen di chuyển dần dần trên vải thay vì tạo thành kiểu dệt trơn lặp đi lặp lại một trên một dưới. Điều này giúp các sợi tự do dịch chuyển hơn so với nhau khi vải được đặt trên bề mặt cong.

Sự khác biệt trở nên dễ nhận thấy hơn trên các bộ phận có đường viền thay đổi. Một loại vải có thể đáp ứng một số chuyển động trong mặt phẳng có thể dễ dàng định vị xung quanh một đường cong vừa phải hơn là một cấu trúc đan xen chặt chẽ hơn. Tuy nhiên, điều này không có nghĩa là mọi loại vải chéo sẽ có độ rủ theo cùng một cách. Kích thước sợi, trọng lượng vải, độ kín của vải và hình dạng bề mặt đều ảnh hưởng đến kết quả.

Đối với bán kính hẹp hoặc hình dạng ba chiều sâu, việc thử tạo hình rất hữu ích vì độ nhăn cục bộ hoặc độ biến dạng của sợi chỉ có thể được đánh giá chính xác so với hình dạng thực tế.

Dệt chéo cho các bề mặt có thể nhìn thấy

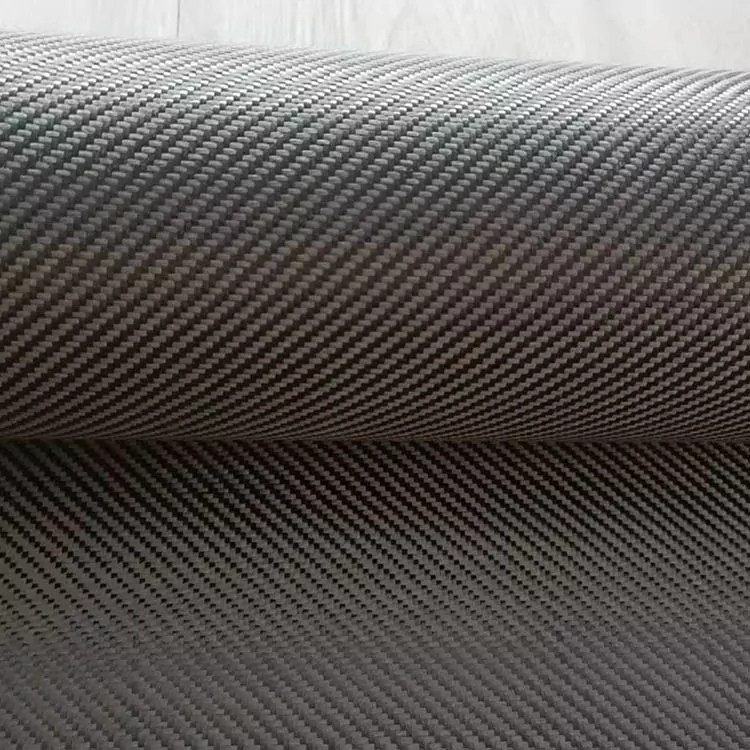

Họa tiết đường chéo là một trong những đặc điểm dễ nhận biết nhất của vải sợi carbon chéo. Khi tấm laminate đã được xử lý được hoàn thiện bằng một lớp phủ trong suốt, đường dệt có thể vẫn nhìn thấy được trên bề mặt của bộ phận.

Hướng mẫu cần được kiểm soát trong quá trình cắt và bố trí. Nếu hai phần vải gặp hướng khác nhau, các đường chéo sẽ không tiếp tục đều nhau trên mối nối. Do đó, trên các tấm có thể nhìn thấy được, bố cục cắt và vị trí các lớp cần được xem xét trước khi đúc.

Hình thức cuối cùng cũng bị ảnh hưởng bởi sự phân bố nhựa, sự cố kết và hoàn thiện bề mặt. Hoa văn nhìn thấy trên vải khô có thể thay đổi về độ nét sau khi tấm cán mỏng được đúc và phủ.

Sử dụng Twill trên các thành phần cong

Vải chéo thường được sử dụng trên các bộ phận không phẳng hoàn toàn, bao gồm các chi tiết trang trí, vỏ, phụ tùng xe đạp, linh kiện xe máy và thiết bị thể thao.

Vải có thể được cắt thành mảnh lớn hơn khi bề mặt tương đối thoáng hoặc được chia thành các phần nhỏ hơn nơi hình dạng thay đổi rõ nét hơn. Các mảnh lớn hơn làm giảm số lượng khớp nhưng có thể cần điều chỉnh nhiều hơn trong quá trình bố trí. Các mảnh nhỏ hơn có thể đi theo đường viền cục bộ dễ dàng hơn, nhưng các mối nối cần được định vị cẩn thận.

Để có bề mặt cacbon có thể nhìn thấy được, kiểu cắt cũng phải tính đến hướng dệt chéo. Việc duy trì cùng một hướng giữa các phần liền kề có thể quan trọng khi cần có mẫu hình ảnh liên tục.

Đặc điểm kỹ thuật

Đặc điểm vật liệu cho sản xuất

Trọng lượng vải yêu cầu thường được xem xét cùng với độ dày tấm mục tiêu và phương pháp đúc. Trọng lượng diện tích thấp hơn cho phép sử dụng nhiều lớp riêng lẻ hơn, trong khi vải nặng hơn có thể giảm số lượng lớp cần thiết cho độ dày lớp vải nhất định.

Loại sợi carbon cũng phải được chỉ định riêng biệt với loại vải dệt. Cấu trúc vải chéo giống nhau có thể được sản xuất với các loại sợi khác nhau và các đặc tính tổng hợp thu được sẽ không giống nhau.

Khả năng tương thích của nhựa là một vấn đề cần cân nhắc trong sản xuất. Bố trí ướt, truyền chân không, ép nén và xử lý prereg có các yêu cầu khác nhau về dòng nhựa, sự cố kết và xử lý. Do đó, vải phải phù hợp với quy trình thực tế thay vì chỉ được chỉ định bởi hình thức bên ngoài của nó.

Thông tin để cung cấp cho một cuộc điều tra quan trọng

Việc đánh giá yêu cầu sản xuất sẽ dễ dàng hơn khi các yêu cầu cơ bản về nguyên vật liệu được nêu rõ ràng. Thông tin liên quan bao gồm:

· Kết cấu dệt chéo

· Cấp sợi carbon

· Trọng lượng vải / GSM

· Chiều rộng và chiều dài cuộn cần thiết

· Độ dày mục tiêu hoặc độ dày lớp

· Hệ thống nhựa

· Quy trình đúc

· Hình học thành phần

· Yêu cầu về bề mặt nhìn thấy được

Nếu vật liệu đang thay thế vải hiện có, thì bảng thông số kỹ thuật hoặc mẫu có sẵn cũng có thể được sử dụng làm tài liệu tham khảo. Điều này đặc biệt hữu ích khi vật liệu mới cần phù hợp với quy trình cắt, xếp chồng hoặc đúc khuôn đã được thiết lập.

Ứng dụng

Vải sợi carbon dệt chéo được sử dụng trong các bộ phận composite đúc trong đó vải cần phải phù hợp với các bề mặt có hình dạng hoặc mang lại vẻ ngoài dệt xác định.

Các ứng dụng ô tô bao gồm trang trí nội thất, tấm ốp, vỏ và các thành phần sợi carbon khác. Các bộ phận của xe đạp và xe máy có thể sử dụng cốt dệt trên các phần cong nơi vải cần bám theo bề mặt khuôn.

Các thiết bị thể thao như mái chèo, vợt và các cấu trúc đúc khác cũng có thể kết hợp vật liệu này như một phần của tấm cán mỏng. Thiết bị và vỏ công nghiệp có thể sử dụng sợi carbon dệt để có thể đạt được các đặc tính cơ học và kích thước cần thiết bằng tấm gỗ đã chọn.

Đối với vỏ hoặc linh kiện điện tử nằm gần các cụm điện, cần xem xét tính dẫn điện của sợi carbon khi xác định các yêu cầu cách điện và nối đất.

Câu hỏi thường gặp

Vải sợi carbon dệt Twill là gì?

Nó được gia cố bằng sợi carbon dệt được làm bằng cấu trúc đan chéo. Sự sắp xếp sợi tạo ra kiểu bề mặt chéo, trong khi thông số kỹ thuật thực tế của vật liệu phụ thuộc vào loại sợi carbon, trọng lượng vải và kết cấu.

Vải chéo khác với dệt trơn như thế nào?

Dệt chéo và dệt trơn sử dụng các trình tự đan xen sợi khác nhau. Vải chéo có kiểu chéo và thường cho phép sợi di chuyển nhiều hơn, trong khi vải dệt trơn có cấu trúc bên trên lặp lại chặt chẽ hơn. Sự phù hợp của chúng phụ thuộc vào hình dạng thành phần và quy trình sản xuất.

Vải chéo 2 × 2 có nghĩa là gì?

2×2 mô tả một cấu trúc vải chéo cụ thể trong đó các sợi đi qua hai và dưới hai theo trình tự lặp lại. Nếu một dự án yêu cầu công trình này, thì kiểu dệt phải được xác nhận trong thông số kỹ thuật của vật liệu.

Vải twill có thể được sử dụng trên khuôn cong?

Đúng. Nó có thể điều chỉnh các đường cong vừa phải và các đường viền thay đổi, nhưng độ rủ thực tế phụ thuộc vào trọng lượng vải, cấu trúc sợi và hình dạng khuôn. Thử tạo hình rất hữu ích cho các bộ phận phức tạp hoặc có bán kính hẹp.

Nó có thể được sử dụng cho các bộ phận bằng sợi carbon có thể nhìn thấy được không?

Đúng. Đường dệt chéo có thể vẫn nhìn thấy được sau khi đúc và hoàn thiện bề mặt. Định hướng vải nhất quán trong quá trình cắt và sắp xếp là điều quan trọng khi cần có một mẫu đồng nhất.

Trọng lượng và kích thước vải có thể được tùy chỉnh?

Đúng. Trọng lượng, chiều rộng, chiều dài và các thông số kỹ thuật liên quan của vải có thể được xác định theo thành phần và quy trình sản xuất.

Những thông tin cần thiết cho một báo giá?

Thông tin hữu ích bao gồm cấu trúc dệt, loại sợi carbon, GSM, chiều rộng, chiều dài cuộn, số lượng, ứng dụng và quy trình đúc. Đối với các bộ phận có thể nhìn thấy được, cũng cần chỉ định độ hoàn thiện bề mặt và hướng mẫu yêu cầu.

Một mẫu có thể được đánh giá trước khi sản xuất?

Việc đánh giá mẫu có thể được xem xét khi vải cần được kiểm tra độ rủ, khả năng tương thích với nhựa, hình thức bề mặt hoặc cách xử lý bằng một phương pháp sản xuất cụ thể.

Liệu dệt chéo có nghĩa là sức mạnh cao hơn?

Không. Chỉ riêng cấu trúc dệt không quyết định được độ bền hoặc độ cứng của vật liệu composite đã hoàn thiện. Các đặc tính này phụ thuộc vào loại sợi carbon, trọng lượng vải, hệ thống nhựa, định hướng sợi, khối lượng sợi, độ dày lớp mỏng và điều kiện xử lý.
