Vải sợi carbon đơn hướng

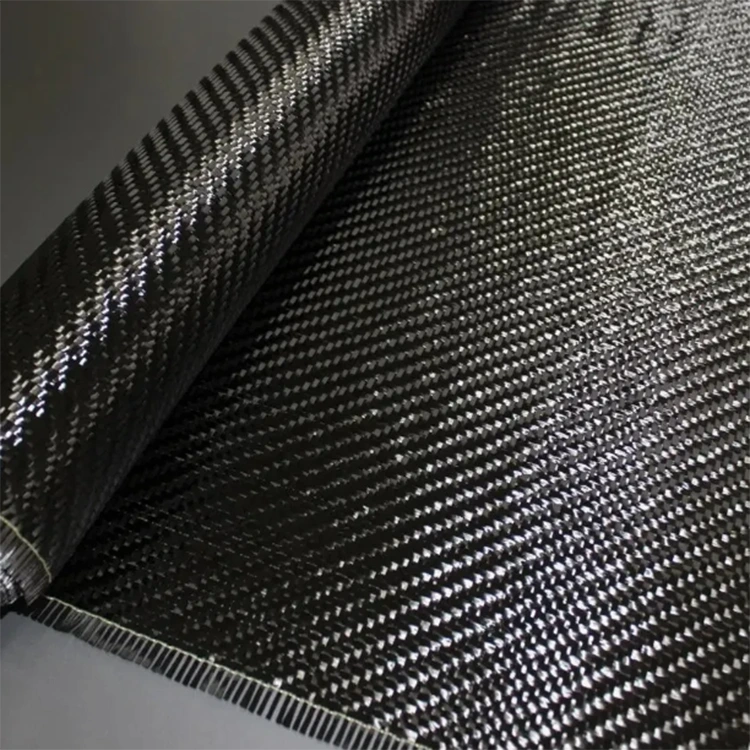

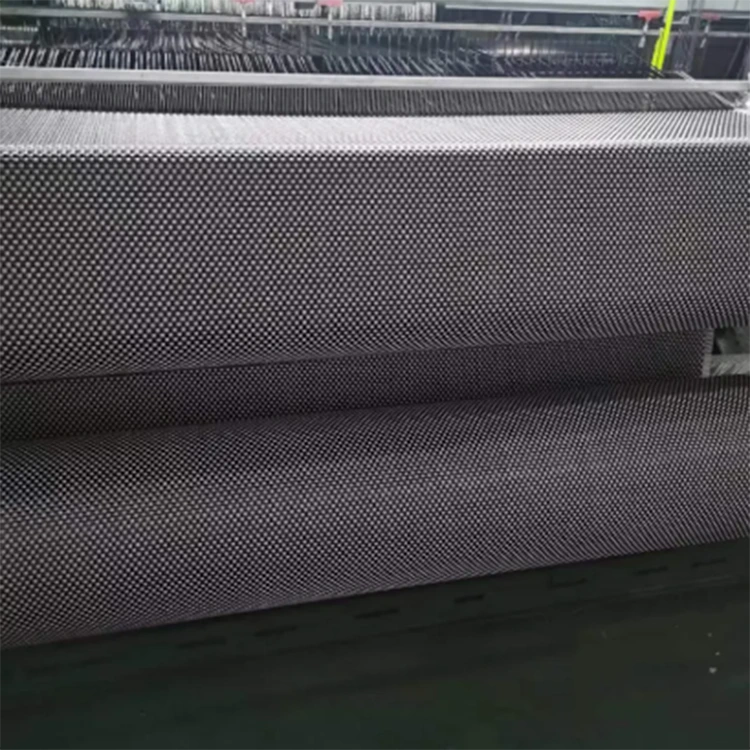

Vải sợi carbon đơn hướng được cung cấp ở dạng dệt Jacquard theo thông số kỹ thuật này. Quá trình dệt kiểm soát sự sắp xếp của các sợi sợi carbon để tạo ra cấu trúc vải và kiểu bề mặt xác định. Không giống như vải trơn hoặc vải chéo tiêu chuẩn, vải dệt Jacquard cho phép thay đổi cách sắp xếp sợi để tạo ra các thiết kế có thể nhìn thấy khác nhau.

Đối với sản xuất composite, mẫu vải chỉ là một phần của đặc tính vật liệu. Loại sợi carbon, trọng lượng vải, cách sắp xếp sợi, hệ thống nhựa, độ dày tấm và điều kiện đúc có ảnh hưởng lớn hơn đến các tính chất của vật liệu composite thành phẩm. Do đó, kết cấu Jacquard phù hợp nhất khi cả cấu trúc vải và bề mặt nhìn thấy được đều cần được xem xét trong quá trình lựa chọn vật liệu.

Vải sợi carbon Jacquard khác biệt như thế nào

Vải sợi carbon trơn và vải chéo sử dụng các kiểu đan xen tương đối đều đặn. Dệt Jacquard sử dụng lựa chọn sợi có kiểm soát trong quá trình dệt, cho phép các vùng vải cụ thể tuân theo các cách sắp xếp mẫu khác nhau.

Điều này làm thay đổi diện mạo của bề mặt dệt mà không làm cho bản thân kiểu dệt thay thế cho thiết kế kết cấu. Nếu vải sẽ được sử dụng trong một tấm laminate chịu lực thì loại sợi yêu cầu, trọng lượng vải, hệ thống nhựa và kết cấu tấm laminate phải được thiết lập theo các yêu cầu của thành phần.

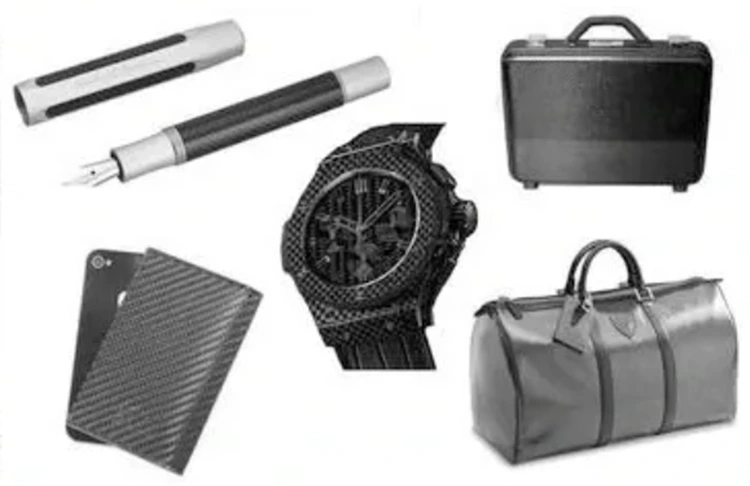

Đối với các bộ phận composite có thể nhìn thấy được, mẫu dệt có thể vẫn lộ ra sau khi đúc và trở thành một phần của bề mặt hoàn thiện. Điều này làm cho việc xây dựng phù hợp với các bộ phận như trang trí ô tô, sản phẩm thể thao, vỏ thiết bị và các bộ phận composite tùy chỉnh.

Hình dáng thực tế sau khi đúc cũng phụ thuộc vào sự phân bố nhựa, độ cố kết, tình trạng khuôn và độ hoàn thiện bề mặt. Do đó, hoa văn nhìn thấy trên vải khô không được coi là sự đảm bảo cho hình dáng đúc cuối cùng.

Dệt Jacquard, trơn và dệt chéo

Các cấu trúc vải này khác nhau chủ yếu ở cách sắp xếp sợi và hình dạng bề mặt. Sự lựa chọn thích hợp phụ thuộc vào đặc tính yêu cầu của vải, hình dạng thành phần và hình thức hoàn thiện.

Bảng mô tả sự khác biệt về hình ảnh và ứng dụng điển hình thay vì xếp hạng cơ học. Vải Jacquard không tự động bền hơn hoặc cứng hơn vải trơn hoặc vải chéo. Đặc tính composite cuối cùng phụ thuộc vào hệ thống vật liệu hoàn chỉnh và thiết kế lớp mỏng.

Chọn vải cho một phần tổng hợp

Vải nên được lựa chọn sau khi các yêu cầu cơ bản của thành phần đã được thiết lập. Những cân nhắc quan trọng bao gồm trọng lượng vải, chiều rộng, kiểu bề mặt, độ rủ, độ dày lớp vải và phương pháp đúc cần thiết.

Đối với một thành phần phẳng hoặc tương đối đơn giản, cấu trúc dệt thông thường có thể là đủ. Các bề mặt phức tạp hơn có thể yêu cầu cấu trúc vải có thể bám theo khuôn mà không bị biến dạng quá mức. Nếu sợi carbon vẫn còn nhìn thấy được thì mẫu yêu cầu cũng cần được xem xét trong quá trình cắt và bố trí.

Hướng của cốt thép vẫn là một yếu tố cần xem xét trong thiết kế riêng biệt. Bản thân mẫu bề mặt dệt không xác định hướng tải trọng cấu trúc chính của vật liệu composite. Đối với các bộ phận có tải trọng định hướng cụ thể, lớp gỗ phải được thiết kế theo hướng sợi và cách sắp xếp lớp theo yêu cầu.

Yêu cầu bề mặt nhìn thấy được

Khi vải sợi carbon vẫn còn nhìn thấy được thì tính nhất quán giữa các mảnh liền kề trở nên quan trọng. Hướng cắt, độ căng của vải và cách xử lý trong quá trình sắp xếp có thể ảnh hưởng đến việc căn chỉnh mẫu, đặc biệt là trên các bề mặt cong.

Bề mặt khuôn và hệ thống nhựa cũng ảnh hưởng đến hình thức bên ngoài sau khi đóng rắn. Một mẫu vải khô đồng nhất vẫn có thể tạo ra kết quả trực quan khác nếu dòng nhựa, sự cố kết hoặc hoàn thiện bề mặt không được kiểm soát một cách nhất quán.

Yêu cầu về kết cấu

Đối với các thành phần cấu trúc, vải phải được đánh giá cùng với cấp độ sợi carbon, hệ thống nhựa, hàm lượng sợi và bảng liệt kê các lớp gỗ. Mẫu Jacquard không nên được sử dụng làm cơ sở chính để xác định sự phù hợp về cấu trúc.

Ứng dụng điển hình

Linh kiện ô tô

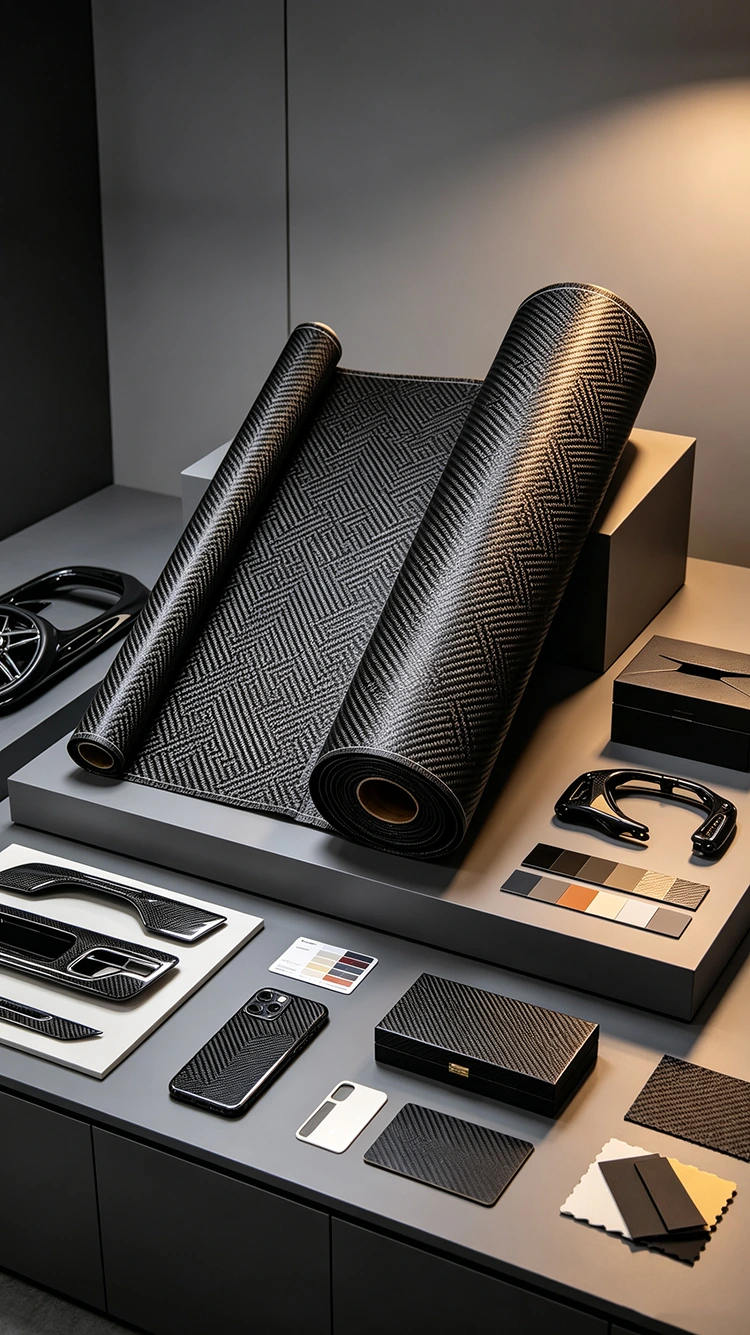

Vải sợi carbon Jacquard có thể được xem xét để trang trí nội thất, tấm trang trí, vỏ thiết bị và các thành phần khác trong đó bề mặt dệt tạo thành một phần của hình thức hoàn thiện. Thông số kỹ thuật của vải phải phù hợp với hình dạng hình học và độ hoàn thiện bề mặt được yêu cầu.

Dụng cụ thể thao

Các sản phẩm thể thao như linh kiện xe đạp, cấu trúc vợt, mái chèo và phụ kiện có thể sử dụng vải sợi carbon nhìn thấy được, ở đó mẫu bề mặt được giữ lại sau khi đúc. Trọng lượng vải cần thiết và kết cấu của tấm laminate phụ thuộc vào từng thành phần riêng lẻ.

Thiết bị điện tử

Vỏ và cấu trúc thiết bị được chọn có thể kết hợp vải sợi carbon khi vật liệu đáp ứng các yêu cầu về cơ học và kích thước của ứng dụng. Sợi carbon có tính dẫn điện, do đó, các yêu cầu về cách điện và điện từ cần được xem xét khi vật liệu được sử dụng xung quanh các tổ hợp điện tử.

Sản phẩm tổng hợp tùy chỉnh

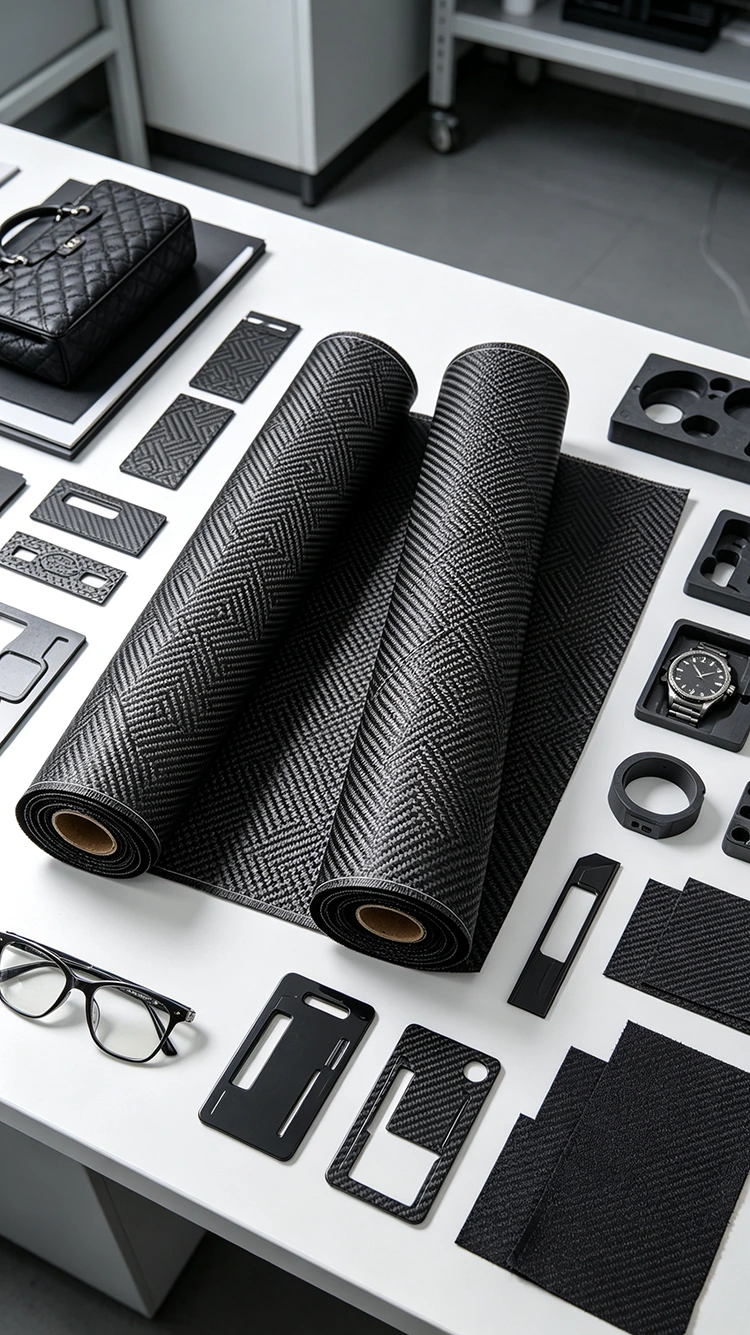

Các bộ phận composite tùy chỉnh có thể sử dụng vải Jacquard khi cần một mẫu dệt cụ thể. Trước khi sản xuất, mẫu, trọng lượng vải, kích thước, hệ thống nhựa và quy trình đúc phải được xác nhận cùng nhau thay vì chỉ xác định vải chỉ bằng hình thức bên ngoài.

Thông tin vật liệu

Gia công và hoàn thiện bề mặt

Hình dáng cuối cùng của thành phần sợi carbon dệt bị ảnh hưởng bởi toàn bộ quá trình đúc. Vị trí vải, dòng nhựa, áp suất cố kết, bề mặt khuôn và điều kiện xử lý đều có thể thay đổi cách dệt xuất hiện sau khi bộ phận được lấy ra khỏi khuôn.

Đối với các bộ phận có bề mặt bằng sợi cacbon có thể nhìn thấy được, vải phải được xử lý cẩn thận trong quá trình cắt và xếp chồng lên nhau. Sự kéo dãn hoặc chuyển động quá mức có thể làm xáo trộn sự sắp xếp sợi và gây biến dạng mẫu nhìn thấy được.

Nếu một lớp phủ trong suốt được áp dụng sau khi đúc thì độ dày, tình trạng bề mặt và khả năng tương thích với vật liệu tổng hợp của nó cũng cần được xem xét. Do đó, hình thức hoàn thiện được xác định bởi vải và các bước xử lý tiếp theo chứ không chỉ bằng phương pháp dệt.

Xử lý và cân nhắc dịch vụ

Trước khi đúc, vải sợi carbon phải được bảo quản và xử lý theo yêu cầu của hệ thống vật liệu hiện hành. Một khi nó đã được đưa vào hỗn hợp đã được xử lý, các điều kiện sử dụng được xác định chủ yếu bởi hệ thống nhựa, thiết kế lớp mỏng, môi trường vận hành và điều kiện tải.

Đối với các bộ phận bằng sợi carbon có thể nhìn thấy được, việc vệ sinh định kỳ phải tránh mài mòn không cần thiết và các hóa chất mạnh có thể ảnh hưởng đến lớp phủ bề mặt hoặc nhựa. Nhiệt độ tiếp xúc phải duy trì trong giới hạn được thiết lập cho hệ thống composite đã hoàn thiện.

Vết xước bề mặt không nhất thiết là dấu hiệu của sự hư hỏng cấu trúc. Tuy nhiên, cần đánh giá các vết nứt, bong tróc, hư hỏng do va đập đáng kể hoặc phần cốt thép lộ ra ngoài khi bộ phận đó có chức năng kết cấu.

Khi nào nên kiểm tra thành phần sợi carbon?

Không có khoảng thời gian kiểm tra hoặc thay thế chung cho mọi thành phần hỗn hợp sợi carbon. Lịch bảo trì phù hợp phụ thuộc vào thiết kế bộ phận, môi trường vận hành, điều kiện tải và yêu cầu của nhà sản xuất.

Cần đặc biệt chú ý đến các dấu hiệu có thể nhìn thấy được như:

· Nứt tấm laminate

· Tách hoặc tách

· Thiệt hại do va chạm đáng kể

· Lõi sợi do hư hỏng bề mặt

· Mất tính toàn vẹn về cấu trúc

· Lớp phủ bảo vệ bị xuống cấp nghiêm trọng

Đối với các bộ phận quan trọng về mặt an toàn, quyết định kiểm tra và thay thế phải tuân theo các yêu cầu bảo trì được chỉ định cho thành phẩm thay vì ước tính tuổi thọ sử dụng chung.

Câu hỏi thường gặp

Vải sợi carbon đơn hướng là gì?

Vải sợi carbon đơn hướng trong đặc điểm kỹ thuật sản phẩm này sử dụng phương pháp dệt Jacquard để tạo ra vật liệu sợi carbon dệt có kiểu bề mặt xác định. Việc sắp xếp sợi, trọng lượng vải và đặc điểm cấu trúc chính xác phải được xác nhận từ thông số kỹ thuật của vật liệu.

Jacquard khác với sợi carbon chéo như thế nào?

Vải chéo sử dụng kiểu đan chéo thông thường, trong khi kiểu dệt Jacquard cho phép có nhiều biến thể hơn trong cách sắp xếp sợi và thiết kế hoa văn dễ nhìn. Sự khác biệt chủ yếu nằm ở cấu trúc và hình dáng của vải chứ không phải là sự khác biệt tự động về hiệu suất cơ học.

Sợi carbon Jacquard có phù hợp với vật liệu tổng hợp kết cấu không?

Nó có thể được tích hợp vào các bộ phận hỗn hợp, nhưng sự phù hợp về cấu trúc phụ thuộc vào loại sợi carbon, trọng lượng vải, hệ thống nhựa, định hướng sợi và thiết kế nhiều lớp. Chỉ riêng phương pháp dệt Jacquard không thiết lập được các tính chất cơ học của thành phần đã hoàn thiện.

Mẫu Jacquard có thể được tùy chỉnh?

Tính sẵn có của mẫu phụ thuộc vào đặc điểm kỹ thuật dệt và yêu cầu sản xuất. Một yêu cầu tùy chỉnh phải bao gồm mẫu yêu cầu, trọng lượng vải, kích thước và ứng dụng dự định để đánh giá.

Nó có phù hợp với nội thất ô tô không?

Nó có thể được xem xét để trang trí, tấm ốp, bộ phận trang trí bằng sợi carbon có thể nhìn thấy được và các ứng dụng ô tô khác trong đó bề mặt dệt là một phần của hình thức hoàn thiện. Quá trình đúc và vật liệu phải được kiểm tra theo các yêu cầu của thành phần.

Chất liệu composite sợi carbon Jacquard có tuổi thọ bao lâu?

There is no single service-life value applicable to every finished part. Service life depends on the resin system, laminate construction, environmental exposure, temperature, loading conditions and maintenance.

Nên bảo trì các bộ phận bằng sợi carbon nhìn thấy được như thế nào?

Giữ bề mặt sạch sẽ và tránh mài mòn không cần thiết hoặc các hóa chất mạnh. Nếu có lớp phủ bảo vệ thì tình trạng của nó cũng cần được theo dõi vì sự hư hỏng của lớp phủ bề mặt có thể ảnh hưởng đến hình thức bên ngoài và khả năng bảo vệ của composite.

Khi nào thành phần đã hoàn thành nên được thay thế?

Việc thay thế phải dựa trên tình trạng thực tế và yêu cầu bảo trì của bộ phận đã hoàn thiện. Nứt, bong tróc, hư hỏng do va đập đáng kể hoặc mất tính toàn vẹn của kết cấu là những dấu hiệu có liên quan hơn so với số năm sử dụng cố định.
